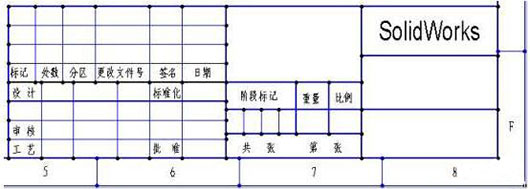

14.一般注释 如图12所示，在标题栏相应的位置上添加注释文字，这些文字一般是不变的。
图12 一般性注释

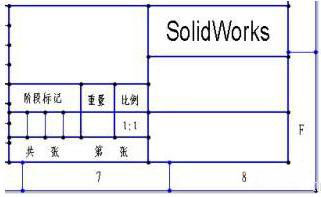

15.图纸比例值 在标题栏的“比例”下面一栏中，建立一个链接到属性的注释，该注释的文字内容为“$PRP:"SW-图纸比例(Sheet Scale)"”。如图13所示，注释显示图纸的比例。
图13 图纸比例注释

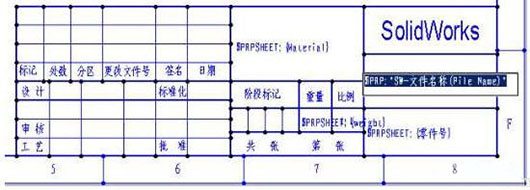

16.其他链接属性的注释 如图14所示，分别在标题栏中相应的位置上添加链接到属性的注释，它们分别为： 1 $PRPSHEET:"Material"：零件文件中的“Material”(材料)自定义属性 1 $PRPSHEET:"零件号"：零件文件中的“零件号”自定义属性 1 $PRPSHEET:"weight"：零件文件中的“weight”(重量)自定义属性 1 $PRP:"SW-文件名称(File Name)"：工程图文件的名称 输入自定义属性的注释文字时，三个自定义属性的名称必须和模型中所添加的自定义属性名称完全一致，才能保证能够正确链接。工程图文件的名称注释可以通过【链接到注释】中的下拉列表框选择。
 图14 链接属性的注释 |
