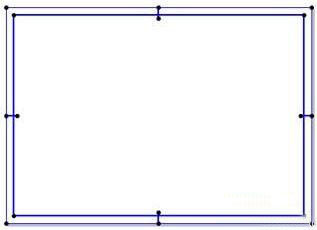

10.对中符号 利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图8所示。
图8 对中符号

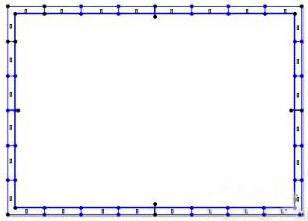

11.图幅分区 如图9所示，绘制直线，并在图纸中添加注释（A、B、C…和1、2、3…）建立图框分区。
图9 图幅分区

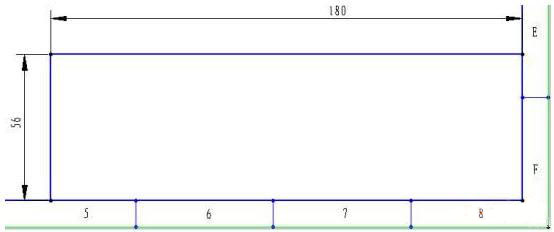

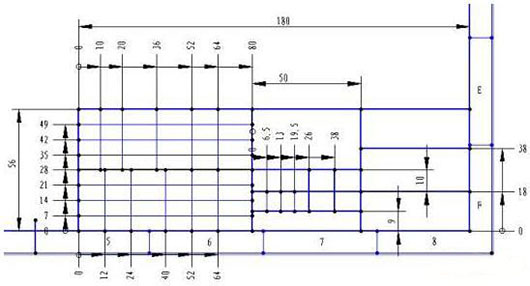

12.标题栏外框 如图10所示，绘制标题栏外框并标注尺寸。  图10 绘制标题栏外框 13.标题栏 如图11所示，按照要求绘制标题栏中相应的直线，并使用几何关系、尺寸确定直线的位置，绘制完成后隐藏尺寸。
