通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。通过这个实例，将了解建立工程图格式文件和模板的基本方法与步骤。

1.新建工程图 使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图1所示。

图1 无图纸格式的“A3-横向”图纸

2.图纸属性 在图纸中右击鼠标并从快捷菜单中选择【属性】命令，查看一下图纸的属性设置是否正确，如图2所示。

图2 图纸属性

3.编辑图纸格式 在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。

4.图纸边框 如图3所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。

图3 绘制矩形

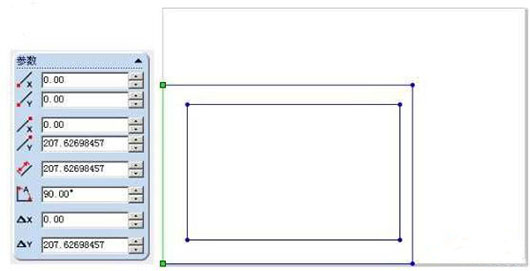

5.左边界 如图4所示，选择外侧矩形的左侧边，在PropertyManager的【参数】选项组中确定该直线起点的坐标点位置（X=0，Y=0）。

图4 左边界起点位置
