6.几何关系 对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。

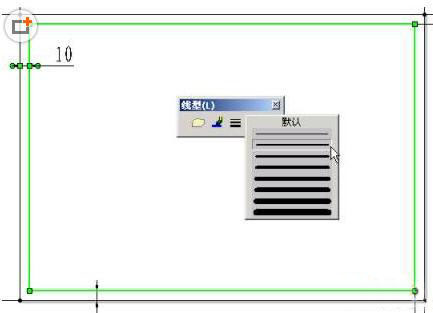

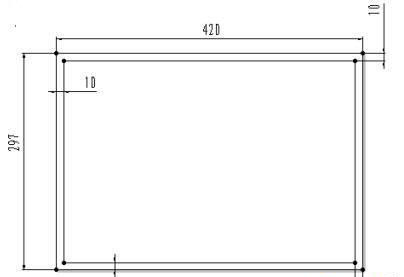

7.标注尺寸 如图5所示，标注两个矩形的尺寸。  图5 确定纸边和图框的大小 8.设置线粗 选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6所示。
图6 设置图框的线粗

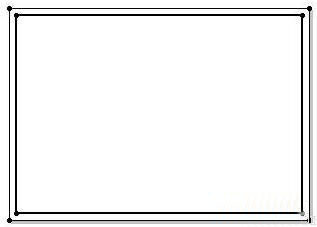

9.隐藏尺寸 选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图7所示。
图7 A3-横向图框 |
