由于时代的发展，社会的进步，微机的普及以及三维参数化CAD软件的问世，目前大部分企业基本上都使用三维参数化CAD软件来减轻设计人员手工设计和绘图的工作量，加快新产品的开发，增加产品的复杂程度，缩短产品的上市时间。
标准化，对合理发展产品种类、促进专业化生产、简化设计、缩短试制周期、降低成本、保证质量、提高效益起着重要作用。
SolidWorks软件操作方便快捷，系统逻辑性较强，全中文界面，具有良好的与其他软件(如AutoCAD等）的接口，是目前的三维软件中支持GB最好的一种，大部分二维工程图均能满足GB的要求，但由于SolidWorks是外国人开发的，仍然有些地方不符合GB的要求。为了提高效率，形成企业自己的特色，需要对SolidWorks进行本地化和专业化。
将应用三维参数化软件SolidWorks的经验梳理出来，以供大家参考，节约大家摸索的时间，少走弯路。因为，其中有些技巧貌似简单，但因无任何现成的资料，自己摸索一般需要相当长的时间，不但必须具备相关的制图和GB知识，还必须对SolidWorks软件相当熟悉才能想得到。
1 SolidWorks二维工程图的视图表达
1.1 设置各选项，建立符合GB的模板
(1)首先在安装SolidWorks时一定要选择“GB”这种中国国标，新建文件，进入工程图界面后单击菜单“工具”-“选项”-“文件属性”，弹出“文件属性一出详图”对话框，对“尺寸标注标准”选择“GB”；对“基准特征”中的“显示类型”选择“圆形(GB)”：设置标注尺寸时的“间隙”数值（相当于AutoCAD中的起点偏移量）和“超出尺寸线”数值等。
(2)单击出详图下的“注解字体”，可以设置各项具体内容的设置，例如，注释的字体，字体样式，高度，也可以设置尺寸的高度，大小等。
(3)设置绘图单位和精度、设置图层、设置工程图中尺寸箭头的大小，也可以指定建立剖切符号的箭头的大小。
(4)按照GB，设置折断线延伸量为0。
(5)设置系统选项“显示/选择”中的“零件/装配体上切边显示”为“移除”，“四视图视口的投影类型”为“第一角度”。
(6)建立符合GB的工程图模板。对于制造型企业而言，一般都有数百数千甚至更多的零件，使用基于GB的工程图模板能最快捷地生成标准工程图的方式。建立符合GB的工程图模板、生成所需的虚线样式和中心线样式、设置图名和比例等与模型相关联、生成符合国标的材料明细表等详细内容可参阅《SolidWorks 2006基础教程》（第2版）一书。也可借用别人的好的模板中的系统选项和文件选项的设置，详细内容可参阅《SolidWorks 2003二次开发基础与实例教程》一书。
1.2 肋板类结构生成剖视图时的GB化问题

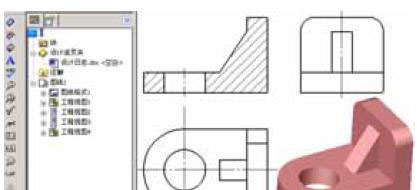

当剖切平面沿纵向通过机件中的肋板、轮辐及薄板等的对称平面时，按照国标规定，这些结构都不画剖面符号，而用粗实线将它与其邻接的部分分开。但是在SolidWorks中，并不能区分筋特征，默认建立的剖切视图不符合GB标准，如图1所示，因此需要作一定的修改。
图1 默认剖切
在工程图中处理肋板类结构有5种方法，下面分别予以介绍。
方法1 使用配置。①单击特征管理器上方的“配置管理”图标按钮，转到配置管理状态；②鼠标右键单击零件名称，从弹出的快捷菜单中选择“添加配置”，设置配置属性，单击“确定”图标按钮；③特征管理设计树图标按钮，回到零件建模状态。鼠标右键单击特征管理器中的“筋特征”，从弹出的快捷菜单中选择“压缩”；④切换到工程图中，选择筋的斜线，用“转换实体引用”获得其边线；⑤鼠标右键单击特征管理器中的“工程视图1”图标，从弹出的快捷菜单中选择“属性”，弹出“工程图视图属性”对话框，在“配置信息”栏中，勾选“使用命名的配置”中的“筋剖切”，单击确定按钮即可达到GB的要求。如图2所示。
用配置的方法同样适用于轮幅类等其他零件。  图2 符合GB的筋板剖面图 |
