2.2 添加新的剖面符号

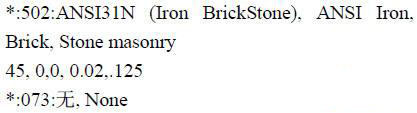

找到文件“SolidWorks安装盘符\Program Files\SolidWorks\lang\chinese-simplified\sldwks.ptn”，用记事本打开。在倒数第2行添加代码：
2.3 添加新的特殊符号

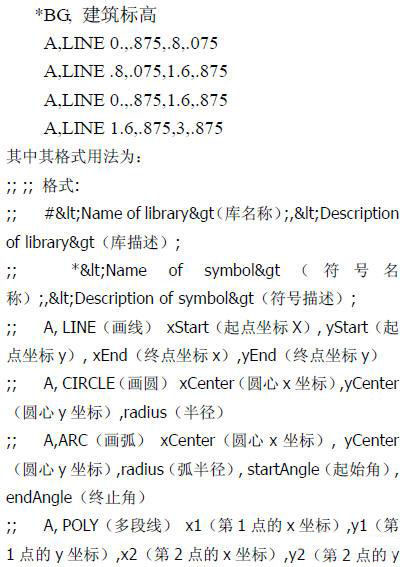

添加新的特殊符号的做法有点类似AutoCAD里面的形文件的用法。在文件夹中找到文件：“SolidWorks安装盘符\Program Files\SolidWorks\lang\chinese-simplified\gtoLsym”用记事本打开。在该文件中添加任意符号，例如在“#MOD，修正符号”下添加：

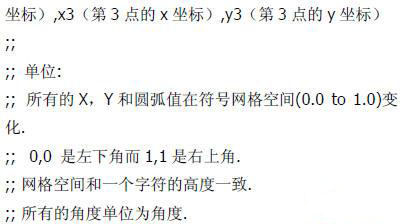

具中其格式用法为：
单击菜单“文件”→“保存”。
切换到工程图，选择尺寸，单击更多…按钮，在符号对话框中找到所需的符号，如“标高符号”，单击确定按钮即可使用。另一种添加新的特殊符号的做法（如门、窗、轴线编号、锥度符号等等）是制作块。
3 长仿宋字体和罗马数字
3.1 长仿宋体
SolidWorks内嵌有宏，Visual Basic for Applications (VBA)是在SolidWorks中录制、执行、或编辑宏的引擎。只要会录制宏、编辑宏，即使没有编程基础的广大用户，也能开发出一些实用的小程序。

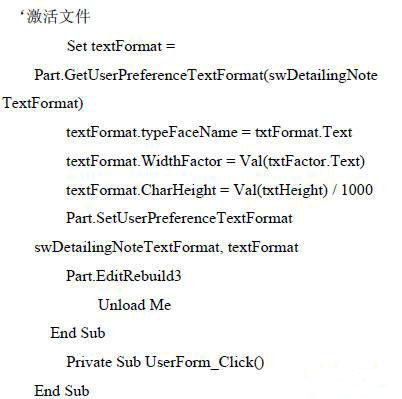

SolidWorks使用的是标准的Windows字体，无法统一设定字符宽高比。而中国国标中的字体却是长仿宋，因此可以编制宏并为其指定快捷键和工具按钮，利用宏来改变字符串的高宽比。单击菜单“工具”→“宏”→“新建”，在弹出的“新建宏”对话框中输入文件名，选择路径，单击保存按钮。进入VBA编辑界面，输入程序代码如下：
输入完毕后单击“保存”图标按钮。单击图标按钮或“文件”→“关闭并返回SolidWorks(C)Alt+Q”，便回到SolidWorks中。
使用时单击菜单“工具”→“宏”→“运行”“字体设置.swp”，设置字体、比例因子和字高后，如图9所示，单击按钮即可随意改变字体，达到GB的要求。
图9 设置字体参数对话框
渐开线齿轮等的做法可参阅《SolidWorks机械设计实例解析》一书，标准件和标准件库、齿轮系统、数据库与工程图的二次开发可参阅< SolidWorks二次开发实例解析》一书。标准件和常用件的符合GB的工程图做法可参阅《SolidWorks工程师高级教程》。
3.2 罗马数字
局部放大视图标注符号要求是罗马数字，因此做出局部放大视图后，更改其属性中的字母，利用Windows输入法的软件键盘输入罗马字母即可。 |
