1 液压泵工作原理分析
    目前液压系统中常见的液压泵一般是齿轮泵、叶片泵和柱塞泵,它们的工作原理很类似。这些液压泵工作时,由液压泵组成零件将液压泵内部容积分为2个密封容积腔,在主动件的运动下,使密封容积腔发生变化。当密封容积腔增大时,产生真空度,在外界大气压的作用下,把油箱中的油液压入液压泵,完成液压泵的吸油过程。当密封容积腔减小时,油液受挤压,通过压油口把油液输出到液压系统,完成液压泵的压油过程。
    从液压泵的工作原理可以看出,要进行液压泵工作原理的动态仿真,首先要完成液压泵组成零件的实体建模。

2 液压泵组成零件的实体建模
    在Solidworks 的标准菜单中包含了各种用于创建零件特征和基准特征的命令。其中基础实体特征主要有拉伸凸台P基体、旋转凸台P基体等。在基础实体特征上可添加圆角、倒角、肋、抽壳、拔模及异型孔、线性阵列、圆角阵列、镜像等放置特征,这些特征的创建对于实体造型的完整性非常重要。在处理复杂的几何形状时还需要其他高级特征选项,包括扫描、放样凸台P基体及参考几何体中基准轴、基准面这些定位特征等。通过以上特征造型技术在Solidworks中能设计出需要的实体特征。
    (1) 齿轮泵组成零件的实体建模

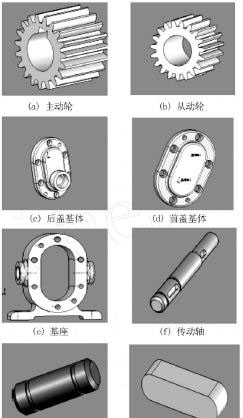

    在齿轮泵中零件实体模型主要包括主动轮、从动轮、后盖基体、前盖基体、基座、传动轴、支承轴和键,其零件实体见图1。

图1 齿轮泵零件实体模型

(2) 叶片泵组成零件的实体建模
在叶片泵中零件实体模型主要包括定子1、定子2、转子、叶片和轴,其零件实体见图2。

图2 叶片泵零件实体模型

(3) 柱塞泵组成零件的实体建模
在柱塞泵中零件实体模型主要包括配流盘、定子、转子、配流轴、柱塞,其零件实体见图3。

图3 柱塞泵零件实体模型
