方法2 不合并多实体。肋板类结构也可以通过拉伸实体特征得到，在拉伸特征属性管理器中选择取消“合并结果”，即将肋板结构作为单独的实体，在建立剖面线时，可以取消局部范围的剖面线，以符合GB标准。①在零件环境中删除筋特征，绘制肋板轮廓草图，建立拉伸特征，在拉伸属性管理器中，取消“合并结果”，即肋板作为独立的实体；②切换到工程图环境，建立零件的剖视图，由于存在两个实体，因此剖面线也自动分为两个部分。如图3所示；③选择肋板部分的剖面线，在弹出的属性管理器中去掉“材质剖面线”前面的勾，勾选“无”，即取消剖面线，从而使之符合GB标准。
图3 两个实体具有两种剖面线
方法3 使用断开的剖视图。在工程图环境生成标准三视图，选中主视图，绘制或用“转换实体引用”获得如图4中粗实线所示的封闭区域的草图并选中，单击“断开的剖视图”图标按钮，出现“断开的剖视图”属性管理器，勾选“预览”，在俯视图中选择通过中心的圆或者设定剖视深度，单击图标按钮即可。
图4 剖切范围草图
用“断开的剖视图”代替“剖面视图”生成剖视图的方法同样也适合不需要标注剖切位置、剖切符号和投影方向的全剖视图和半剖视图。
方法4 使用装配。将肋板另存为另一个零件，将整个组合体作为一个装配体。在工程图环境生成装配体的标准三视图，选中主视图，绘制剖切位置草图并选中，单击工程图工具栏上的“剖面视图”图标按钮，弹出“剖面视图”对话框，在“剖面范围”的“排除的零部件”中选择不需要进行剖切的筋，单击图标按钮即可。
方法5 手工处理剖面线。选择图1中要处理的有筋的剖面线，在弹出的属性管理器中去掉“材质剖面线”前面的勾，勾选“无”。绘制需要添加剖面线的封闭区域的草图，单击菜单“插入”→“注解”→“区域剖面线/填充”按钮，弹出“区域剖面线/填充”按钮属性管理器，勾选“剖面线”和“区域”，指定剖面线的类型、比例、角度，选择刚刚用草图建立的封闭轮廓，单击图标按钮即可。
1.3 在工程图中显示等轴测剖切视图
利用SolidWorks制作等轴测剖切视图时，需要应用“配置”的功能。在工程图环境，建立4个视图，右下角为等轴测视图。右键单击等轴测视图，在弹出的快捷菜单中选择“属性”，弹出“工程视图属性”对话框，在配置信息一栏，选择“使用命名的配置”下的“等轴测剖切”配置，等轴测视图以剖切的形态显示。单击菜单“插入”→“注解”→“区域剖面线”，添加剖面线，结 其中第1行以*开头，标明线条样式的编号和名称，以冒号隔开。注意编号不能与已有的编号重复。
第2行为一串数字，数字与数字之间用逗号隔开。第1个数字代表线的角度值，第2个和第3个数字是这条线的起点坐标，第4个数字是这条线画第2次时，起点的偏移量，第5个数字是这条线画第2次时，两线间的间距，第6个及后续数字是线条样式的描述，正数为画出线段，0为画点，负数为空白。
单击菜单“文件”→“保存”。

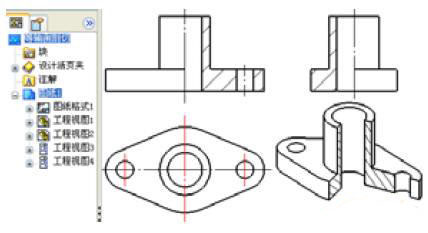

切换到工程图，单击要修改的剖面线，在“区域剖面线/填充”属性管理器中选择刚定义的“ANSI31N (Iron BrickStone)”剖面线样式、比例、角度等，单击“确定”图标按钮即可。效果如图5所示。  图5 等轴测剖切配置 |
