上面图12~13两图为机组受力的位移结果云图,通过上图显示,最大的位移在筒体的底部,最大位移为4.03mm。

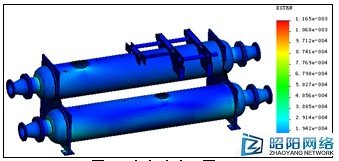

上图14是机组的应变图。应变是描述物体由于外因(载荷、温度变化等)使它的几何形状和尺寸发生相对改变的物理量。物体受力产生变形时,体内各点处变形程度一般不相同。用以描述一点处变形程度的力学量是该点的应变。

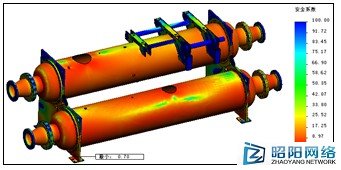

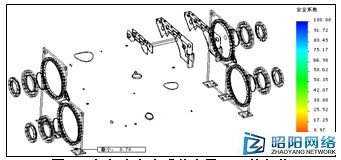

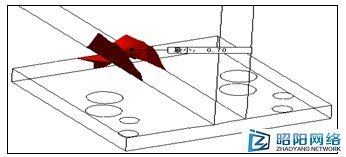

基于最大von Mises应力准则,设定应力极限到屈服力,整个机组的安全系数分布云图如上图15所示。图16显示了整个机组中安全系数小于1.5(在常温、静载下,塑性材料安全系数取1.5~2.5)的分布情况,从图17中显示,最小值为0.7,出现在筒体两端管板与支脚连接部分附近,这主要是由于此处承受垂直方向的压力较大所致,导致出现垂直方向的剪应力较大,根据材料力学性能知,在工程中一般认为塑性金属材料在拉伸、压缩时的性能相同,材料为Q235A的钢板屈服极限约为235 Mp,强度极限为380~470 Mp,虽然此处有局部应力超出了屈服极限,产生微小屈服变形,安全系数比较小,但此处的应力值还远未达到材料的强度极限,因此,此处相对来说还是比较安全的,并不影响机组的正常工作。
|
