2.1.1 冷凝器部分模型简化

1)氟利昂液体简化

冷凝器部件中，在筒体以内换热管道以外充满氟利昂液体。在此分析中，冷凝器中氟利昂液体只是作为重力载荷，在不考虑氟利昂液体对模型产生冲击等作用的前提下，将其质量简化成重力载荷。
大小：(523Kg/2) ×9.8N/Kg=2562.7(N)
方向：沿重力加速度方向
作用面：作用于筒体下半内腔圆面

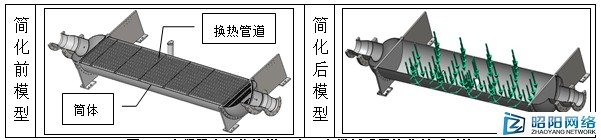

简化如下图2所示：

图2 冷凝器部分氟利昂质量简化前后对比

2）冷凝器中换热管道、水及支撑板简化

将冷凝器中换热管、换热管中水、及支撑板简化成重力载荷。
大小：{465 Kg（水）+526×1.89Kg（换热管）+（50+6.16）Kg（上支撑板）+66 Kg（均气板）+（26+9.35+1.73）Kg（下支撑板）}×9.8 N/ Kg =15860(N)
方向：沿重力加速度方向
作用面：作用于筒体下半内腔分割面处（重力作用的分割面是指筒体内上支撑板、下支撑板及均气板与筒体内腔面的接触面）

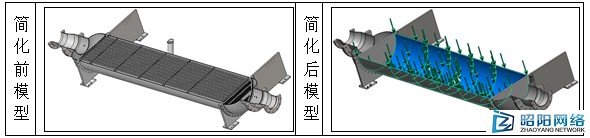

简化如下图3所示：

图3 冷凝器中换热管道、水及支撑板重量简化前后对比

2.1.2 机组其他部件简化

简化过程与冷凝器部分类似，简化如下表所示：
