离心式高压冷水机组分析及改进(3)

时间:2015-07-30 09:10来源:未知作者: 点击: 次

2.2 施加载荷

2.2.1 轴向拉力加载

此分析建立在离心式高压冷水机组在变径管端部法兰端面上施加10000N的轴向载荷作用下，方向垂直法兰端面向外。

如下图4所示：

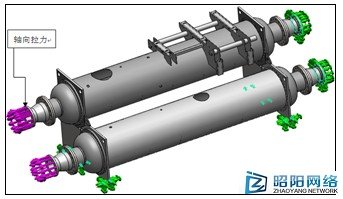

图4 轴向拉力加载图示

2.2.2 其他简化载荷加载

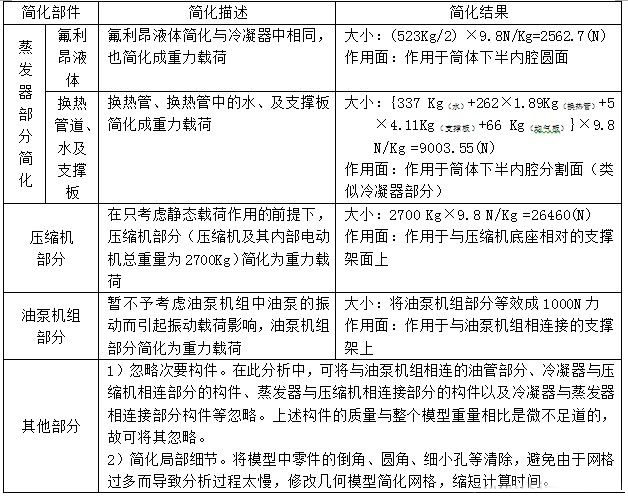

按照前面模型简化过程，将各部分模型简化成重力载荷。力的大小，力作用面如前面所述。

2.3 定义约束

在实际情况中，整个模型放置在地面上，通过地脚螺栓将支脚固定在地面上，同时变径管两端的法兰与外部的设备相接，基于实际情况的考虑，整个模型的约束集中在6个支脚和端部的法兰上。

如下图5所示：

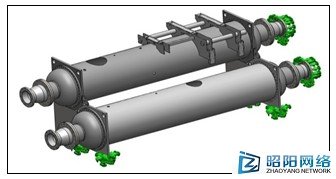

图5 机组约束图示
