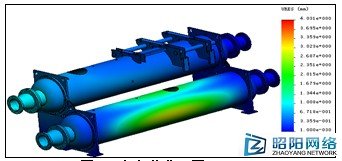

图9 机组的von Mises应力云图显示

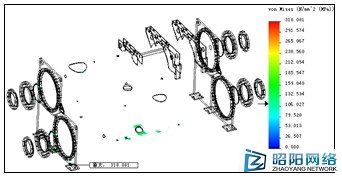

图10 机组的Iso剪裁应力云图显示

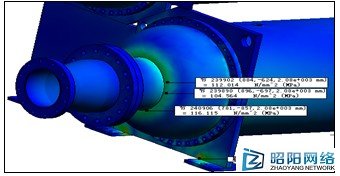

图11 30封头与水接管相连接处应力分布显示

整个机组的von Mises应力云图如图9所示，图10为机组的Iso剪裁应力云图，从图中可以清楚的看到整个机组中应力大于113Mpa（厚度在4.5～16mm间，材料为Q235A的钢板许用应力值）的部分。而应力较大的地方主要是集中在铜管底部的圆孔附近处，这主要是由于在该孔附近筒体在重力载荷作用下产生的挠度较大，并且在该孔处设置了一块支撑板，而在圆孔附近承受力相对薄弱，强度相对不足，而导致出现应力值变大。还有部分应力较大的地方集中在隔板与底板连接处，这主要是由于此处承受垂直方向的力较大，导致出现垂直方向的剪应力较大。根据材料的力学性能知，材料的许用应力值远小于其弹性极限（是材料只产生弹性变形的最大应力），因而，筒体在重力载荷的作用下，即使部分区域的引力超过了材料本身的许用应力，但没有超出材料的弹性极限，此时这种变形是可以恢复的，并不影响机组的正常工作，因此，筒体是满足强度要求的。

另外，从图11看出，30封头与水接管相连接处应力分布较大，但基本小于其许用应力125Mpa（材料为Q235C 的钢板许用应力值），因此，还是比较安全的。

图12 机组位移云图正面显示

图13 机组位移云图反面显示
