图6 压力云图

由上图可见，阀前后基本达到了平压的状态。

通过研究不同开度的计算结果，可以分析出蝶阀的压力和速度变化过程。

6.1小开度（≤30°）流动比较复杂，涡流现象较严重；开度50°时流动已经比较平稳，但阀后出现局部涡流现象；开度≥60°后，流体已经比较平稳。

6.2从各开度的压力云图可以看到，开度≥40°后，阀前后已经基本平压。

6.3 阀前近蝶板处由于流动受到阻碍，压力有些升高，过蝶板后压力降低。

7. 试验结果与仿真结果的对比

7.1针对大多数工程师都存在关于数值计算和试验对比的问题，经常存在以下三个问题：

 仿真分析的结果正确吗?
 误差有多少?
 如何解释误差?

7.2 以下针对我们实施的调节阀进行论述，比较试验结果与仿真分析结果的误差

 流量与阀门开度的关系
 流量与压差的关系

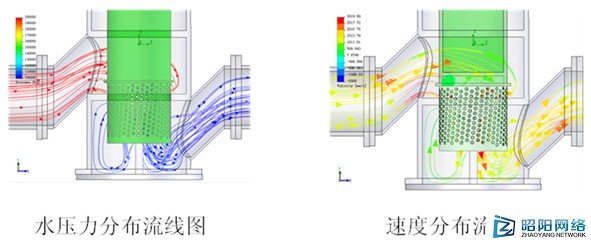

图7 调节阀水压和速度分布图

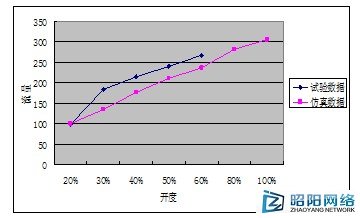

图8开度与流量的关系（压差为0.1MPa）
