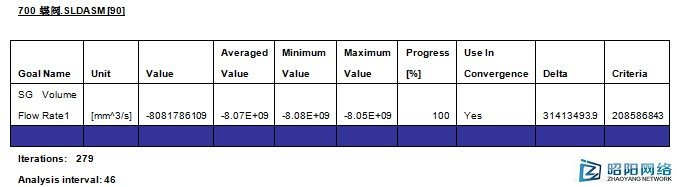

这是SOLIDWORKS FLOW SIMULATION导出的一组数值结果，

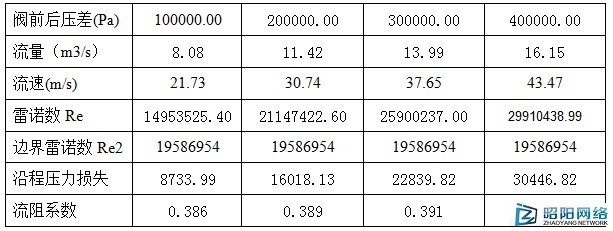

将这些结果整理后填入下表：
可见，当阀前后压差等于2e5帕时，流体已进入阻力平方区，这时的流阻系数基本稳定为一个常量，因此，流阻系数取为0.391。 流量系数C（也称流量系数Kv）是指蝶阀在完全开启工况下，阀前后压差等于1bar时，在20℃时，流经蝶阀的最大流量，按《阀门设计》式1-6
边界条件的定义完全与流量系数C值的定义完全一致，即阀前、阀后差压为1bar，设内壁所有过流面的表面粗糙度为Ra6.3μm,求各开度下的流量。
|
- 1
- 2
- 3
- 4
超大型阀门流体分析与试验验证(5)
