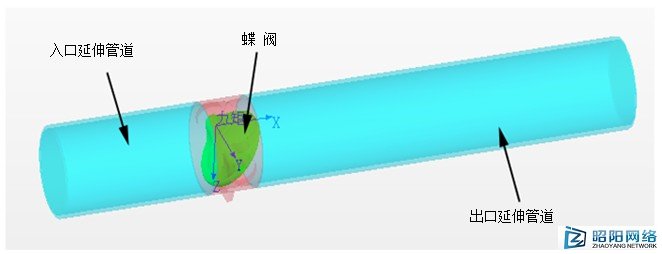

有解，入口侧和出口侧至少要各指定一个边界条件，常用的有以下两种： a、一侧指定压力，一侧指定流速或体积流量。
b、 二侧均指定压力

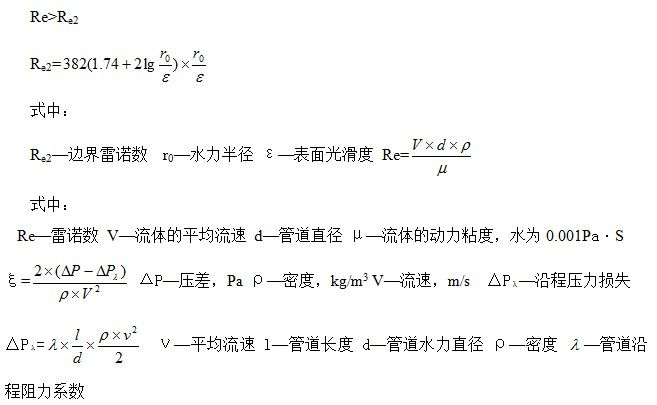

右键单击配置名，选择Run,就可以由系统开始计算，计算过程可以通过各种图形进行实时监视。 流阻系数用于表征物体对流体流动的阻力大小，是一个无量纲数。随着流速的加大，流体的流动状态将经历层流区、层流到紊流的过渡区、水力光滑区、水力粗糙区这几个状态，其中前面三个状态流阻系数ξ与雷诺数（Re）相关，是一个变值，当流体过渡到水力粗糙区，也就是阻力平方区后，流阻系数ξ与Re无关而成为一条水平线，压力损失△p与流速V的平方成比例，流阻系数只与相对光滑度r0/ε相关。因此，在流体工程领域，流阻系数定义为阻力平方区的常数值，流阻系数取值的前提条件是流态进入阻力平方区。判断的依据是：
设阀门为全开(开度为90度)，流阻系数计算的边界条件是阀前-阀后定义一个差压，计算收敛后流量和流速，进行多组差压的计算，根据流体是否进入阻力平方区判断流阻系数。
|
