参数说明： 为轴向力，T为预紧力矩，D为螺栓公称直径，K 为力矩摩擦系数，对预紧力矩的影响较大，K值的计算较为复杂，可参阅参考文献3。

4.2结果分析

通过计算后，不仅可获得模型的应力、位移、应变及安全系数结果，还可生成螺栓检查图解，直观地检查螺栓是否超过设定的安全系数；自动得到各螺栓的抗剪力、轴向力及抗弯力矩，以确定螺栓大小，如图所示6。

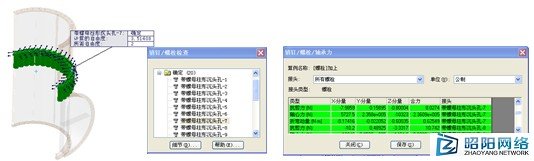

图6 螺栓检查图解及细节参数

由分析知，该组螺栓最小安全系数约为3.51,满足设计要求。

如分析后发现强度不够或强度有过多盈余，可利用成组管理技术，同时修改同组螺栓接头的相应参数，方便的改变螺栓材质、预紧力大小、螺栓大小或螺栓数目，比较不同情况下螺栓的性能，校验其强度，找出最佳的方案。

分析时，与采用传统有限元方式相比，采用虚拟螺栓接头处理结构中的螺栓连接，可使建模工作量减少98%，大大减化建模过程。

五 转子系统的振动特性分析

泵运行过程中若外界激励（电机频率）趋近于泵的某一阶共振频率时，将产生剧烈的共振现象，导致结构失效。设计时，应使激励频率远离结构固有频率，转子系统的动态特性对泵整体动态特性有着至关重要的影响，也是电机的选型的重要依据。

5.1 分析过程

1、建模

泵转子系统由上转轴、下转轴、叶轮、联轴器组件、调整盘等零部件组成，电机通过联轴器带动转轴与叶轮旋转。模态分析目的是获取整个系统的固有模态，在对系统建模时，需对一些小零件如螺栓、螺母等零件及零件中局部细节如小圆角、倒角等进行相应简化，否则会产生许多不真实的局部模态。
