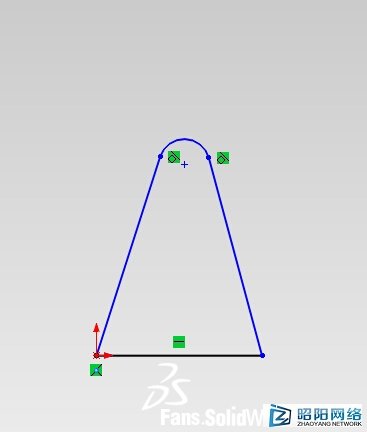

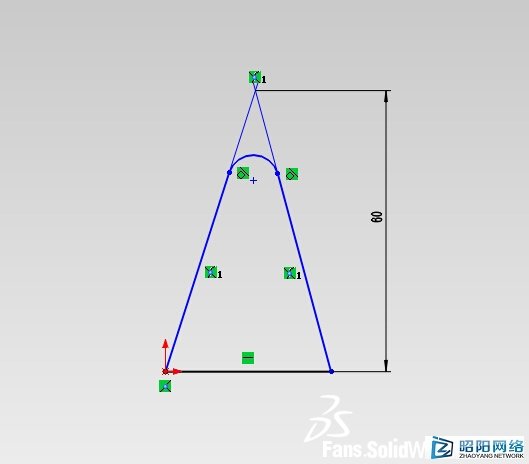

如图1所示，当我们通过A键，一笔画成草图后，我们想要标注如图2所示的标注。 我们一般的做法是：要么重新画草图，先把交点画出来，标好尺寸后再圆角；要么就是延长两边，得到交点，再进行标注。 那我们是否有更快捷的办法得到两边的交点呢？
答案是：肯定有简单的办法，不需要重画，也不需要延长边线，只需要我们按住Ctrl键，复选圆角的两边，然后再点击草图点这个命令（不要松Ctrl键），就可以一步得到，我们想要的交点啦。交点样式可以在选项里面设置，此法在工程图中同样适用。 |
