（1）载荷与约束
对上外接管顶面施加固定约束，限制该面各节点6个自由度；限制吐出弯管法向位移；由于去除了一半的模型，故在对称面添加“对称”约束，模拟去除部分的支撑作用；由于壳单元的厚度方向不能直接应用“对称” 约束，故利用“使用参考几何体”的约束方式来代替：限制壳边线关于对称面的法向位移与其余两个方向的旋转自由度。

对上外接管及吐出弯管内壁施加最大工作压力，将下部其余部件的重量及水对内壁的影响力施加到吐出弯管下法兰面。载荷和约束如图4所示。

（2）接触条件
在上外接管与吐出弯管间的法兰连接面添加“无穿透”接触条件。

图4载荷与约束

（3）螺栓接头

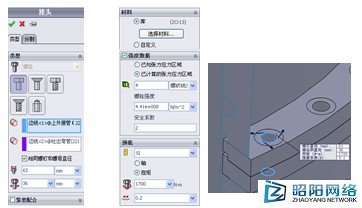

上外接管与吐出弯管间的法兰螺栓组件利用SolidWorks Simulation提供的虚拟螺栓接头来模拟。软件提供了螺栓智能分析工具，设计人员只需定义几个必需的参数：螺栓类型、螺栓杆、螺母、螺栓直径、松紧配合方式、螺栓材料、强度数据、螺栓预载等，即可完成螺栓模拟。如图5所示。

图5 螺栓接

对螺栓进行有限元分析时，预载荷是非常重要的参数，SolidWorks Simulation中可选择两种方式定义预载：轴向力和螺栓预紧力矩。轴向力的大小可查阅相关手册与资料，在此不做过多论述。本例输入螺栓预紧力矩与摩擦系数，软件将根据如下公式自动换算轴向力与预紧力矩：
