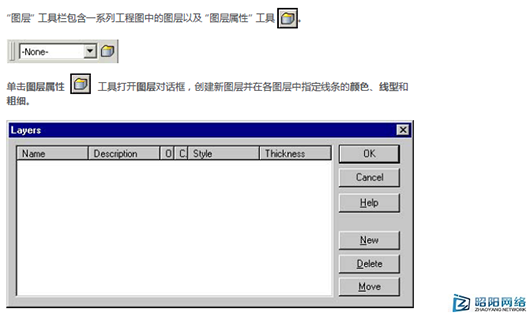

图层 在 SOLIDWORKS 中，您可在命名图层中指定线条的颜色、线型和粗细。您可将对象移动到图层中，您还可打开和关闭图层。图层清单置入许多注解和尺寸对话框中。您也可以使用线型工具单独格式化线条。您可以指定文档层的线条粗细和线型，单击工具、选项、文档属性并设置线条的字体、线型和粗细。SOLIDWORKS 有多个工程图图纸，您可隐藏并显示工程图视图、装配体零部件、线条和各种其他项目，而不必使用图层。除了在 SOLIDWORKS 中创建图层外，您也可将带有图层的工程图导入到 SOLIDWORKS 中，所有 2D 工程图图层在 SOLIDWORKS 中都被保留。当从 SOLIDWORKS 导出时，您可将实体类型映射到特定图层。

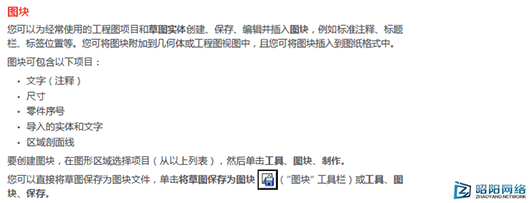

当您将图块插入到工程图中时，您插入图块定义的实例，您可以下列方法修改这些实例：
图块的额外功能包括：
|
- 1
- 2
- 3
- 4
