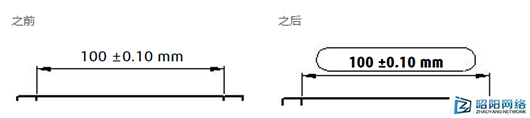

在此示例中，您修改了字体大小和样式，然后添加了检查显示。

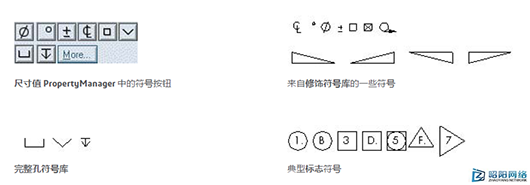

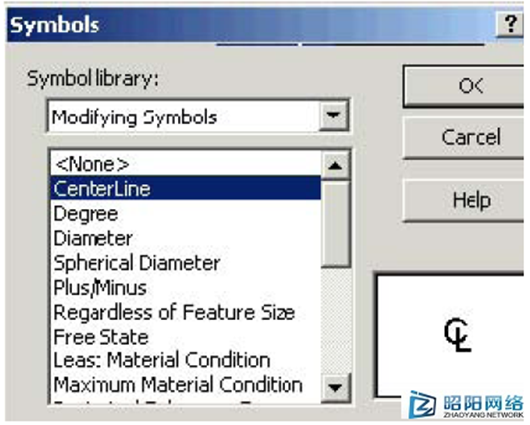

尺寸样式 您可以将尺寸属性保存为尺寸样式的一部分。您还可命名常用尺寸，将它们应用到多个尺寸，更新并将它们保存。 符号 SOLIDWORKS 有符号库，如度数、深度等等，在尺寸值 PropertyManager 中，单击尺寸文字下的更多符号以访问库。注释、形位公差符号、表面粗糙度符号、焊接度符号等不同注解的符号库在 PropertyManager 中也可用。

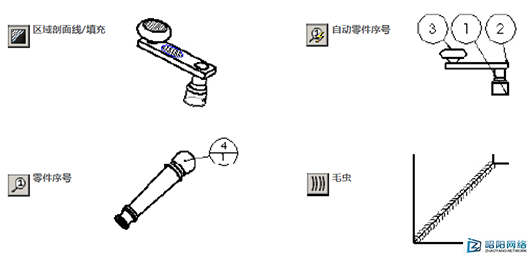

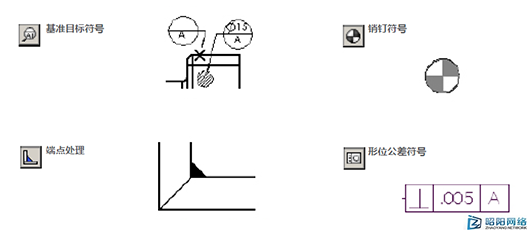

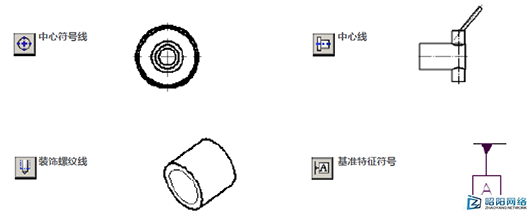

注解 SOLIDWORKS 对于特定注解有许多工具，如下所示。您可在 PropertyManager 和对话框中控制注解的许多属性。有些注解，如销钉符号和区域剖面线，只能在工程图中使用。许多其它注解，如注释和焊接符号，可以在设计过程中添加到模型文档，然后从模型文档自动插入到工程图中。
|
