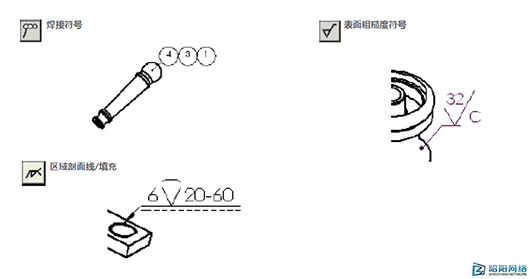

自动工程图操作 除了绘制草图时的自动标注尺寸和自动过渡，工程图的自动化操作也可提高生产效率。 3D 注解 “注解” 工具栏，插入注解到零件或装配体文档。3D 注解被组织成注解视图，这些视图与模型的正交视图相对应，如前视图、俯视图等，您然后可在工程图中使用这些注解视图。注解视图将被转换成 2D 工程图视图；而在模型中插入的注解将保留在工程图中。

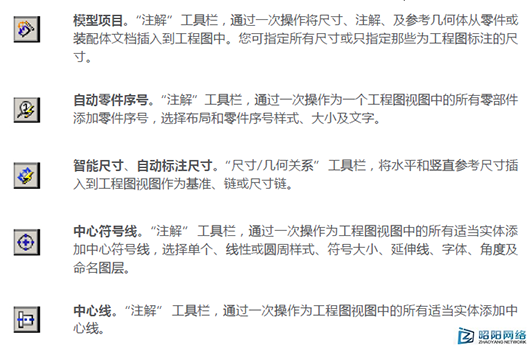

您可以在工具、选项、文档属性、出详图中指定将以下项目自动插入到新的工程图视图：

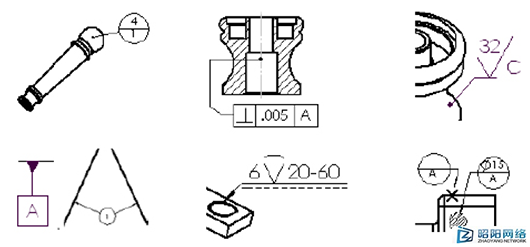

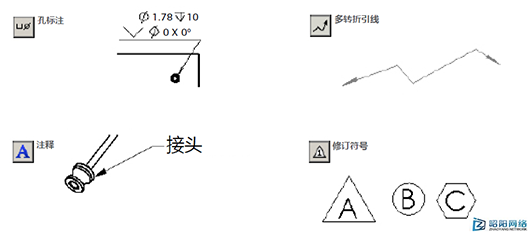

引线 在 SOLIDWORKS 中，引线可用于所有使用引线的注解。您可选择直线、弯曲引线或多转折引线，您也可以单独创建多转折引线，并添加多个引线。当注解移动时，附加到注解的引线将随之移动。引线还随任何所附加到的模型移动。
|
- 1
- 2
- 3
- 4
