使用SOLIDWORKS创建工程图(下)(4)

时间:2015-07-23 09:12来源:未知 作者: 点击:

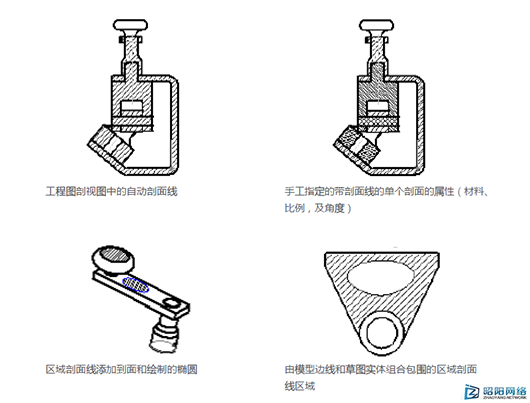

剖面线

SOLIDWORKS 自动给剖视图添加剖面线。您可手工修改剖面线样式,您也可给面或工程图中的闭合草图实体添加区域剖面线。

表格

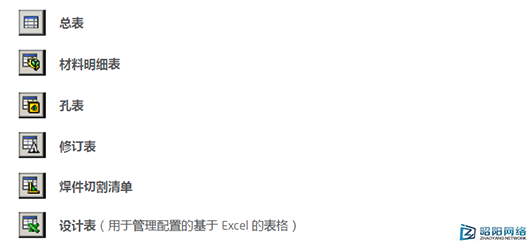

以下表格类型在工程图的 “表格” 工具栏中可用:

表格功能包括:



  • 标准或自定义模板
  • 定位点
  • 拖动来移动和调整大小
  • 捕捉到图纸格式中的元素
  • 使用关联工具栏编辑单元格和表格格式
  • 添加列和行
  • 分割或合并表格和单元格
  • 分类排序列内容
  • 以图层控制颜色



每个表格都包含用于下列项的 PropertyManager:



  • 表格属性
  • 表格格式
  • 列属性
  • 单元格属性
  • 行属性



材料明细表

SOLIDWORKS 自动在装配体工程图中添加带项目号、数量、零件号、自定义属性的材料明细表(BOM),您可定位、移动、编辑、并分割材料明细表。当您插入零件序号到工程图中时,零件序号中的项目号和数量与材料明细表中的数量相等。如果装配体具有一个以上配置,您可以列出所有配置或所选配置的零部件数量。您可以在装配体文件和多实体零件文件中创建 BOM,您可以将与装配体一起保存的 BOM 插入至参考的工程图,您无需先创建工程图。
