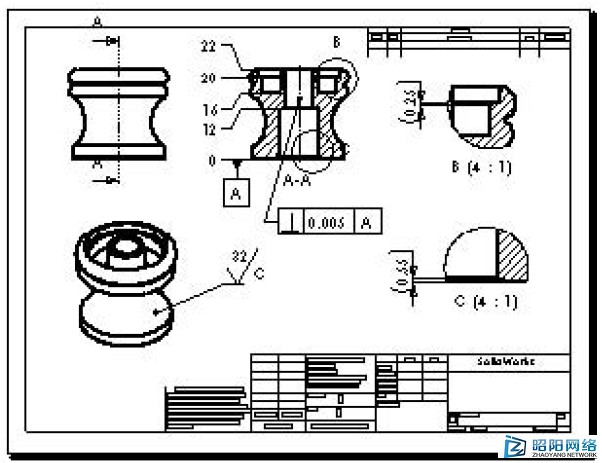

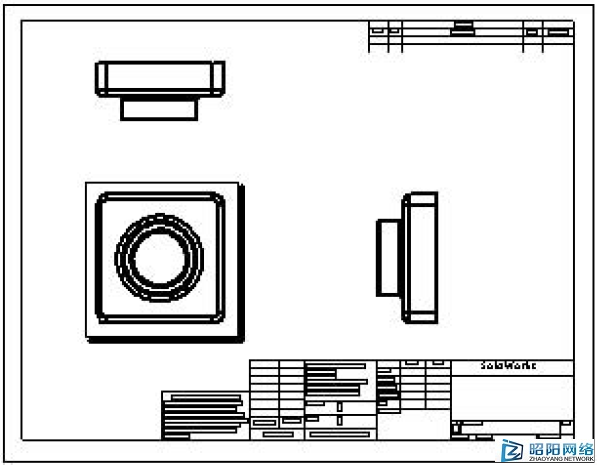

标准三视图自动对齐。默认的，上视图受水平约束，右视图被竖直约束。

剖视图以剖切的方向自动对齐。局部视图不对齐。

工程图中的尺寸

通常，您在设计零件时指定尺寸，然后将尺寸从模型插入到工程图。在一个文档中更改尺寸将在任何相关联文档中更改尺寸。

注意：您可以在 SOLIDWORKS 安装期间设置一个选项，防止工程图中的尺寸更改对零件或装配体模型造成影响。在 SOLIDWORKS 中，默认情况下，尺寸格式化遵循在工具、选项、文档属性、绘图标准中为文档所设定的标准。您可以为工具选项、文档属性、尺寸下所列每种类型的尺寸更改文档或模板默认值。SOLIDWORKS 使用样式来保存特定格式。参考尺寸不可修改，它不会改变模型几何体。然而，当模型改变时，参考尺寸会自动更新。模型尺寸通过使用尺寸名称，参数化连接到模型，当被更改时（在工程图或模型文档中），将修改模型。

当您在零件和装配体文档中插入尺寸时，为工程图标注这些尺寸，除非您另有指定。当您使用模型项目插入模型尺寸时，这些尺寸将自动插入到新工程图视图；或者使用自动标注尺寸时，仅插入为工程图标注的尺寸。当您插入注解视图到工程图时，零件或装配体中的所有注解将插入到工程图。

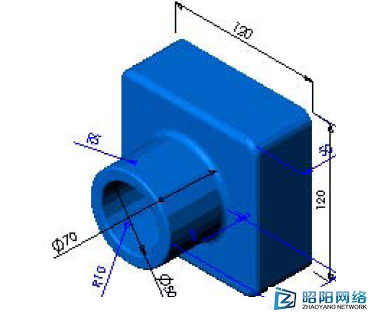

尺寸在模型草图中定义几何体。

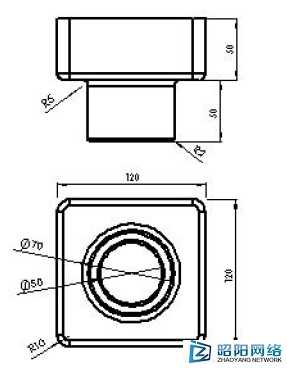

使用插入、模型项目可将模型尺寸转换到工程图中。

基准尺寸、尺寸链、倒角尺寸及孔标注可在工程图中使用，尺寸链也可在草图中使用。
