标题栏

当您在 SOLIDWORKS 中打开一个新的工程图时，您选择一个带特定纸张大小和工程图图纸格式的模板，格式可以为标准、自定义、或无格式（只指定大小）。当您定义一个标题栏时，您可以指定可编辑的模板字段，还可指定您可单击的热点区域，以输入标题栏数据。标准格式包含标题栏。SOLIDWORKS 允许您编辑图纸格式（您也可以保存图纸格式，以备将来工程图使用），您可以添加、移动、格式化及删除线条和文字。您可将注释数据连接到文档属性，如文件名称、日期、图纸编号等等，或者连接到您定义的自定义属性。

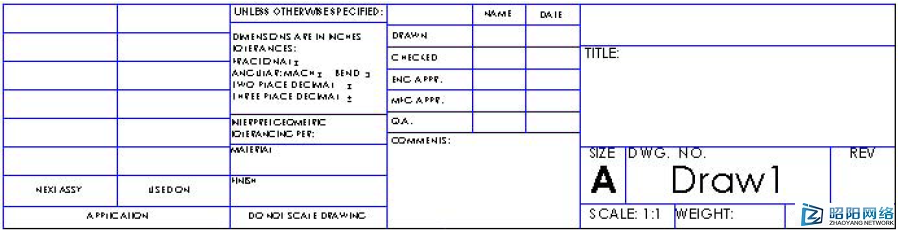

默认横向图纸格式中的标题栏包含以下线条和文字：

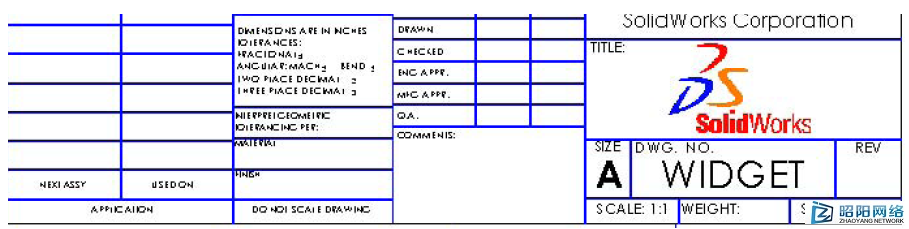

在此编辑图纸格式范例中，添加了带公司名称的注释，带工程图名称的注释被编辑，线条被加粗，并添加了图形。

工程图视图为容器，一般来说，其内容是模型的视图。当您在工程图中绘制草图或插入注解或图块时，实体属于激活的工程图视图或工程图图纸。在 SOLIDWORKS 中，您可以创建如下的工程图视图：

• 标准视图，如标准三视图、各种命名模型视图（如等轴测）和自动从模型创建的相对视图。
• 从另一视图（如为局部视图绘制轮廓）以一个或二个步骤创建的派生视图（投影视图、辅助视图、剖视图、局部视图、断裂视图、断开的剖视图、交替位置视图）。
• 通过菜单项插入、工程图视图、空白插入的空白视图（用于草图实体、注释等等）。模型中的任何更改自动反映在工程图视图中。

对齐视图

SOLIDWORKS 中视图间的对齐是自动，可调整的，例如，标准三视图竖直或水平自动对齐，而剖视图、投影视图、及辅助视图以适当的方向对齐。您可在正确的对齐之内拖动视图，您还可打断对齐并在工程图图纸的任何地方拖动视图，您可旋转视图并隐藏或显示视图。
