缩放比例

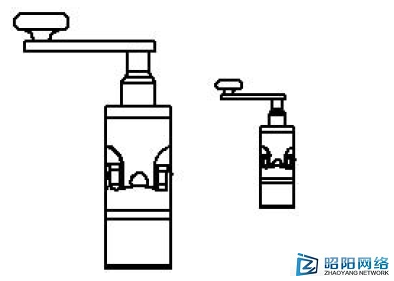

在 SOLIDWORKS 中，工程图视图可以相对于模型为任何比例（如 2:1、1:2）

工程图图纸

您可以在 “图纸属性” 对话框中为每个工程图图纸设置单独的比例。在任何工程图视图外部用右键单击工程图图纸，然后选择 “属性”。工程图图纸的比例出现在 SOLIDWORKS 窗口底端的状态行中。

工程图视图

当您在图形区域中选择视图时，工程图视图的比例在 PropertyManager 中设定。工程图视图使用工程图图纸的比例，除非：

您在创建视图时或以后任何时候指定另一比例。

- 或者 -

软件需要以某一比例将视图套合在图纸上。

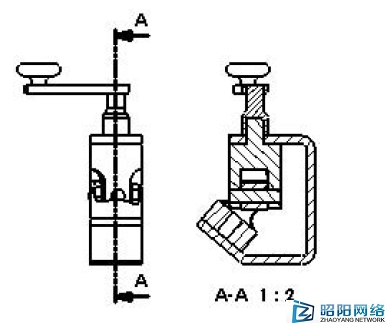

当您创建一个子视图时（剖视图、局部视图等），子视图的比例可与父视图相同、与工程图图纸相同或自定义比例。此剖视图与其父视图比例相同。

多个工程图

在 SOLIDWORKS 中，您可在一个工程图文档中有多个工程图图纸，这就象在一个相同的文件中有一组工程图。图纸可包含任何零件或装配体的工程图视图。您可通过在 SOLIDWORKS 窗口的底部选择一个命名标签在图纸之间切换。您也可使用快捷键菜单添加和删除图纸。
