注意：您在一个给定的工程图文档中可以有任何模型的任何工程图视图。

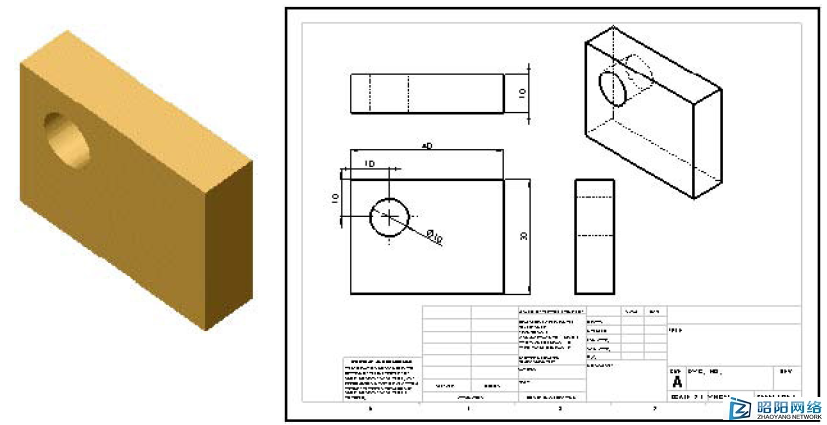

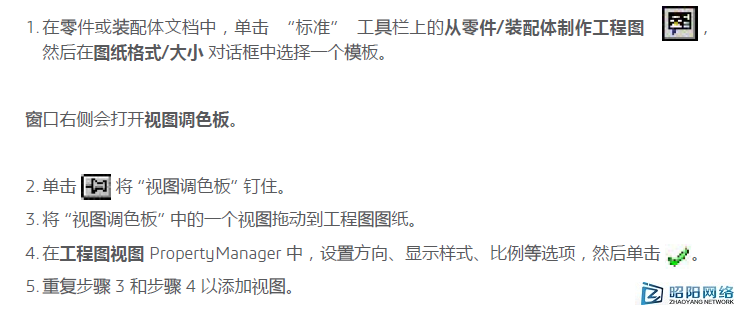

插入了多视图和尺寸的模型零件工程图

绘图

您可使用 “创建工程图” 中所描述的 “草图” 工具、 “尺寸” 工具及 “注解” 在 SOLIDWORKS 工程图文档中以 2D 绘图。要考虑的概念包括：

草图实体在 SOLIDWORKS 工程图文档中，您可随时添加草图实体，如直线、圆、矩形等。您可以使用图层、线型工具或线条样式选项创建您自己的线条样式。工程图视图您可以添加草图实体和注解到工程图图纸或工程图视图。工程图视图允许您通过一次操作移动并按比例缩放视图中的所有项目。您可以插入空白视图到工程图图纸以包含所绘制的实体。标准所绘制的元素遵循工具、选项、文档属性、绘图标准中指定的标准。诸如尺寸箭头、公差、注解显示等等之类的项目是根据标准而创建的，但您也可手工编辑项目（如选择一个不同的箭头样式）。图纸格式SOLIDWORKS 工程图模板包含工程图图纸格式。您可以编辑并保存格式，您也可以使用无格式模板创建您自己的格式，或者从您的 2D CAD 系统导入一个图块（例如标题栏）。网格线要显示网格，请右键单击并选择显示网格。在工具、选项、文档属性、网格线/捕捉中指定网格间距和捕捉控制。尺寸SOLIDWORKS 中的尺寸控制几何体。草图实体或模型元素必须与其尺寸相符合，您不能以某一大小绘制一个实体而显示另一个不同大小的尺寸，然而，您可以在工程图图纸或工程图视图中按比例缩放实体。

几何关系几何关系（如水平、同心、相切）也能控制几何体。一些几何关系是在您绘制草图时推理出的，您可以添加、显示和删除几何关系。要防止自动添加几何关系，请在您绘制草图时按 Ctrl 键，或者清除工具、选项、系统选项、草图、几何关系/捕捉中的自动添加几何关系。注解大多数注解可在草图实体中应用，也可在从 3D 模型派生的工程图中应用，孔标注和自动零件序号除外。单一零件序号和成组零件序号显示为问号，您可以用自定义文字将其替换。您可以将您使用 DimXpert 创建的零件尺寸和公差导入至工程图。

标准

您可以在 SOLIDWORKS 中设定样式来格式化尺寸，但没有必要这样做来使尺寸和其他注解遵循工程图标准。在 SOLIDWORKS 中，您可在工具、选项、文档属性、绘图标准中为当前文档设定标准，标准可以是 ANSI、ISO、DIN、JIS、BSI、GOST 或 GB。您也可以在工程图文档模板中设定标准。
