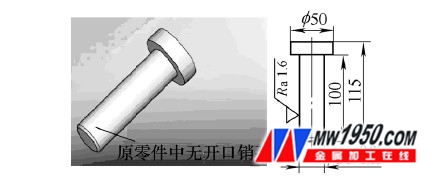

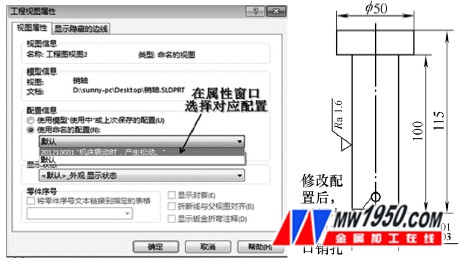

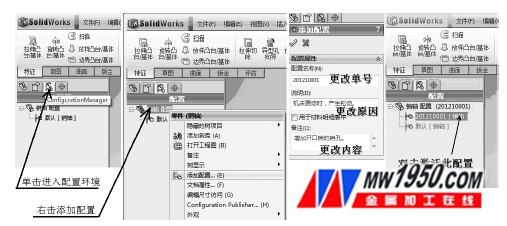

 图1 原零件中无开口销孔的零件图和工程图  图2 在配置环境中进行设置  图3 进入工程图来调用修改配置后图样

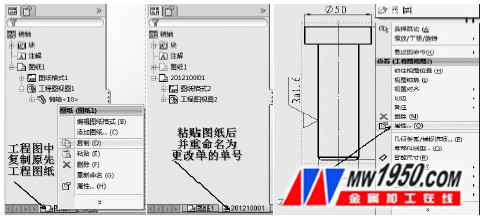

图4 在属性窗口中选择对应的配置调用对应的工程图 运用配置功能来对SolidWorks文件的更改记录的保存，只是在原先的文件中增加了一个配置的数据库系统，设计图样的文件仍然是原先的文件，可以很方便地在电脑中进行存储与管理。同时添加新配置的时候，我们可以增加对应的文字说明，这就便于设计者本人在日后进行长期的图样管理，也有利于设计工作组成员的团队设计工作。 |
- 1
- 2
- 3
- 4
基于SolidWorks设计图样的更改(2)
