本文利用SolidWorks建模功能进行麻花钻头实体建模，下面将建模的过程进行叙述供广大读者参考。

　　1. 建立绘图

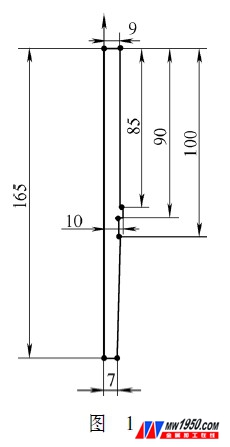

　　打开SolidWorks，单击“新建”、“零件”、“确定”图标，在文件界面特征树中选择“前视基准面”作为绘图平面。单击“草图绘制”，进入草图绘制状态，以坐标原点为基准绘制图1所示草图，草图绘制完毕后退出草图绘制。单击特征工具栏“旋转”图标，进入“旋转”属性管理器进行参数选项。点击绘图区草图中过基准点直线作为“旋转参数”选项，在“旋转类型”中选择“单向”，在“角度”选项中输入360°，点击确认选项“√”将草图生成实体。



在特征树中选择上视基准面绘制图2所示草图。单击特征工具栏“拉抻凸台/基体”图标，进入“凸台-拉伸”属性管理器进行参数选项。选择 “草图基准面”，在“方向1”中选择“成形到下一面” 。默认“合并结果”选项“√”，最后点击确认选项“√”完成草图的拉伸。由此完成一条麻花钻头副后刀面实体的建立。

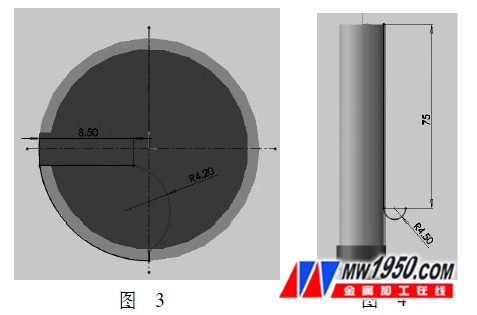

在特征树中选择上视基准面，绘制图3所示草图。点击草图2拉伸的凸台（麻花钻头副后刀面）的侧面画草图，如图4所示。

单击 “切除扫描”图标，进入“切除-扫描”属性管理器进行参数选项。默认“轮廓扫描”。分别点击特征树中的“草图3”和“草图4” 作为“路径”和作为切除扫描截面的“轮廓”，如图5所示。最后点击确认选项“√”初步完成麻花钻头螺旋槽的建立。

　　2. 基准面建立

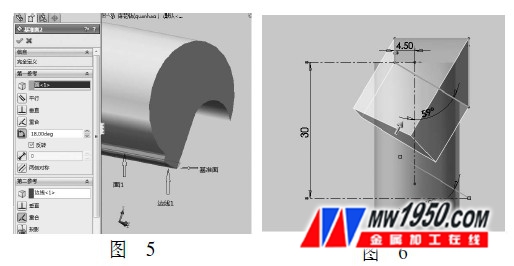

　　点击工具栏上的“基准面”图标，在弹出的基准面属性管理器选择栏中进行参数选项。点击草图2拉伸的凸台（麻花钻头副后刀面）的另一侧面作为第一参考，在角度复选框中选择“18°”；点击麻花钻头螺旋槽与副后刀面相交直线作为第二参考，在复选框中点击“重合”。最后点击确认选项“√”，完成“基准面”的建立（见图5）



点击建立的基准面，绘制草图如图6所示。点击 “旋转切除”图标，进入“切除-旋转”参数选项。点击草图中下方直线作为“旋转轴”，在旋转角度中选择“80deg”，点击草图中上方轮廓线完成复选框中“所选轮廓”选项。点击确认选项“√”，通过“切除旋转”完成一半麻花钻切削部分的建立。

在特征树中选择前视基准面绘制图7所示草图，单击“拉伸切除”图标， 进入“ 切除- 拉伸”参数选项。选择从“草图基准面” ， 在“ 方向1 ”“方向2”中分别选择 “完全贯穿”，点击确认选项“√”完成草图的切除拉伸，由此完成扁尾的部分造型建立。

　　3. 造型

　　单击“插入”、“圆周列阵”图标，进入“圆周列阵”参数选项。在“列阵轴”选项中点击绘图区拉伸实体图中的基准轴，在“角度”选项中输入360°，在“实例数”中输入2，点击“等间距”选项“√”。点击“要列阵的特征”复选框，选择特征树中“拉伸”“切除扫描”“切除旋转”，“切除拉伸”几个命令。点击确认选项“√”完成另一半副后刀面、直槽及扁尾的建立。
