SolidWorks是目前主流的三维CAD软件，功能强大，本文以冶金行业轧机辊的轴承座为例来说明SolidWorks的几点应用。

　　(1)实体建模通过切除、拉伸、旋转、阵列以及打孔等操作来实现轧机辊轴承座的三维实体建模，轴承座的实体模型如图1所示。

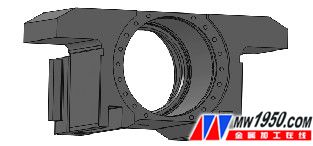

    图1 轧机辊轴承座三维实体模型

　　(2)有限元分析前的模型处理 轧机辊轴承座工作时主要承受轧辊施加给轴承孔圆柱面下半部分的径向轧制力，此时，需利用SolidWorks的“分割线”命令把轴承孔的圆柱面分割成两个部分，即上、下两部分，如图2所示。接着就可以对轴承座的轴承孔圆柱面下半部分进行载荷施加，为有限元分析做好准备工作。

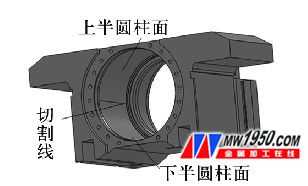

    图2 轧机辊轴承座处理后模型

　　(3)生成工程图SolidWorks提供了生成完整的、车间认可的详细工程图的命令，工程图是全相关的，当修改实体模型时，工程图也会自动更新。生成工程图命令可以避免设计者使用AutoCAD软件一步一步地去绘制平面图，从而节约了大量时间。

　　(4)称重对轴承座进行三维实体建模一选“质量属性”一输入轴承座材料的密度一得到轴承座重量为1426.14kg，轴承座的重量可以作为设计人员节约材料的一个基本依据，此外，还可以让销售者进行更准确的报价。

　　(5)调用Toolbox插件SolidWorks插件Toolbox是一个标准零件库，含轴承、螺母、螺钉、销、齿轮等零件。利用Toolbox插件可以导入轴承、螺钉等零件，完成轧机辊轴承座的装配，无需再额外绘制这些零件的模型图，提高了建模效率。
