3 液压泵的装配
创建了液压泵的零件实体后就可以进行液压泵的装配。先新建一个装配体, 然后在插入零部件对话框中点击浏览依次选择要插入的零部件即可。其中第1个加入的零件十分重要,它是整个装配体的装配基础,Solidworks 软件已默认第1个插入零件为非运动体,其他所有的装配体零件都是以此为基础,本装配选择传动轴为装配参照体。调入零件后,要使零件之间达到准确的装配,必须建立准确的装配约束,2个零件之间的配合关系一般用3个坐标方向的位移以及绕这3个坐标方向的转动,系统在配合菜单下提供了包括角度、重合、同心、距离、平行、垂直、相切7 种标准配合和包括齿轮配合、限制配合、对称配合及宽度配合的4种高级配合,可以使用这些配合精确地放置实体。

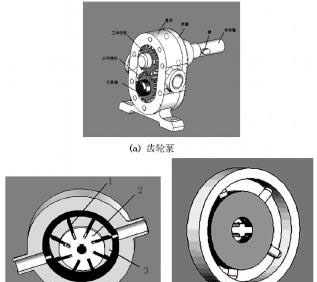

按照Solidworks软件中的实体装配过程,对齿轮泵、叶片泵和柱塞泵零件实体进行装配,装配过程及装配后的效果如图4和图5所示。

图4 装配过程示意图

图5 装配图

4 工作原理动态仿真
先启动Animator插件,单击菜单“工具”→“插件”,单击Animator前的选项栏。此后出现Animator的工具栏，可单击工作区底部的“模型”或者“动画”的标签,单击模型或动画标签即可实现模型或动画操作的切换。

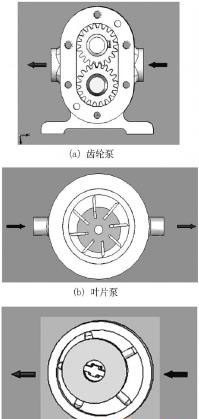

在生成工作原理仿真动画时,用Animator插件对齿轮泵主要零件大致进行以下3 步操作: ①切换到动画界面; ②根据液压泵运动的时间,拖动时间滑杆到相应的位置; ③拖动液压泵齿轮绕着传动轴和支承轴运动,使其达到动画序列末端应达到的新位置,这样就实现了工作原理的动态仿真。工作原理仿真示意见图6。

图6 动态仿真示意图

    仿真动画以AVI格式保存,这样,动画播放不需要专门的播放软件,可以提高该动画的应用和推广。

5 结语
    (1) 应用Solidworks 的特征构造技术创建了齿轮泵、叶片泵和柱塞泵组成零件的三维实体建模。
    (2) 在装配体环境下,可以对零件实体进行修改,最终实现对零件实体的动态装配。这样,有助于学生理解液压泵的内部组成结构。
    (3) 利用Animator插件对液压泵中零件进行运动时间和路径的设置,实现了工作原理的动态仿真。
    (4) 仿真动画以AVI格式保存,可以得到很好的推广和应用。
