技巧导言：

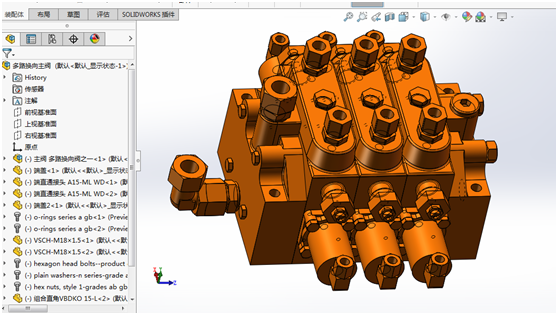

我们都知道在装配体中用Toolbox插入标准件时，只要插入位置选择恰当即可自动完成配合。其实，这是用“配合参考”命令来实现的。我们在零件建模的时候为了装配的快捷需要也可以把配合参考做到里面（例如接头、法兰等零件）。下面以一个多路换向阀模型为例介绍下“配合参考”的应用。

具体步骤：

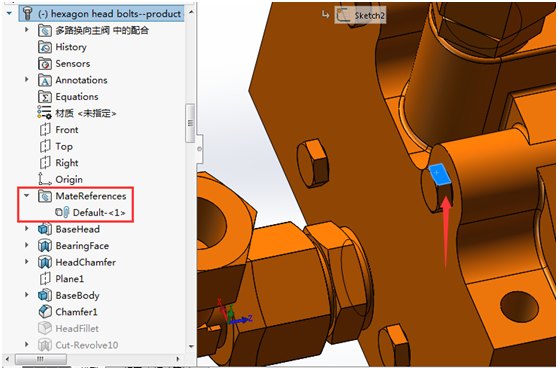

1. 我们可以先打开一个Toolbox的螺钉标准件，可以看到配合参考的位置，接下来我们用一个接头来做好配合参考再进行装配

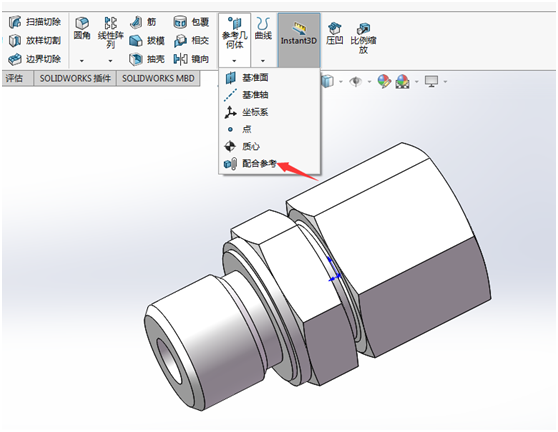

2. 打开模型，在“参考几何体”下面选择“配合参考”命令

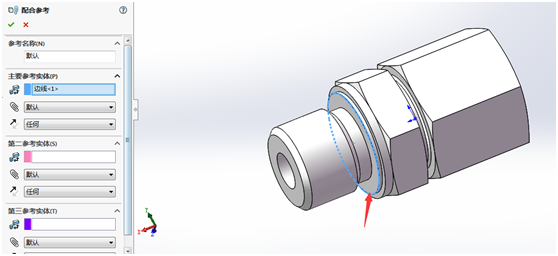

3. 在属性对话框中，我们选择要配合的边线，配合方式选默认即可。（这样插入到装配体中会有同心和重合两个配合）

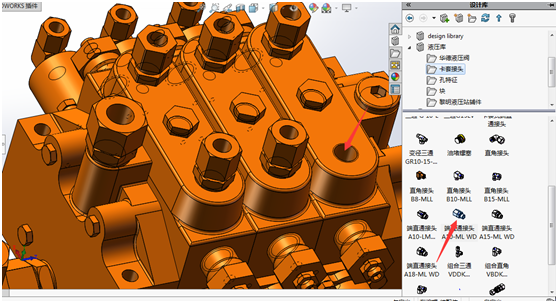

4. 把做好配合参考的零件放到库文件里，在装配体中将零件拖动到螺纹孔合适位置放开即可

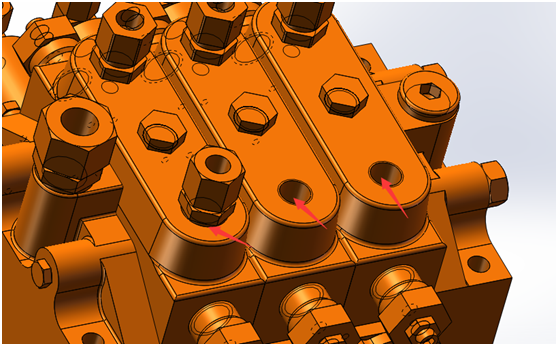

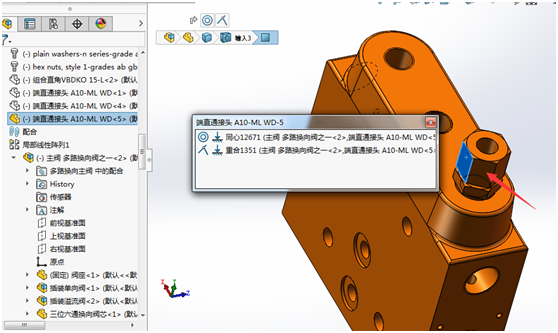

5.查看配合会发现增加了同心和重合两个配合，最终配合好后效果如下：

配合参考的应用
