技巧导言：
我们都知道在装配体中可以用Ctrl键来复制零部件，但往往同样的零件复制出来后需要重复做配合，大大降低了装配效率。这个时候用“随配合复制”命令就会方便快捷很多。下面以三级减速器上的几个螺栓和螺母为例进行说明
具体步骤：

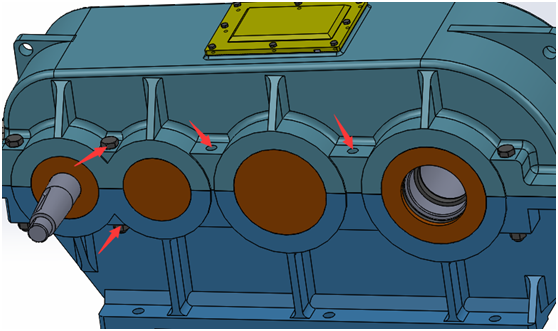

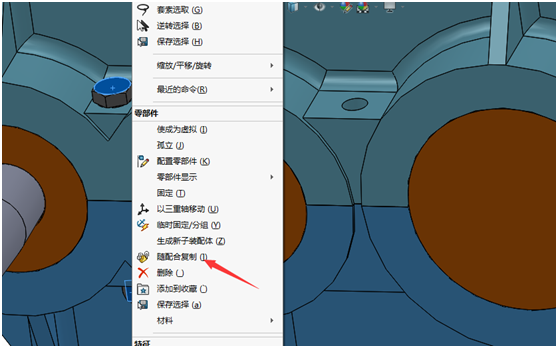

1. 我们想把螺栓与螺母装配到图示位置，只需选中对象后右键在弹出的快捷菜单上选择“随配合复制”

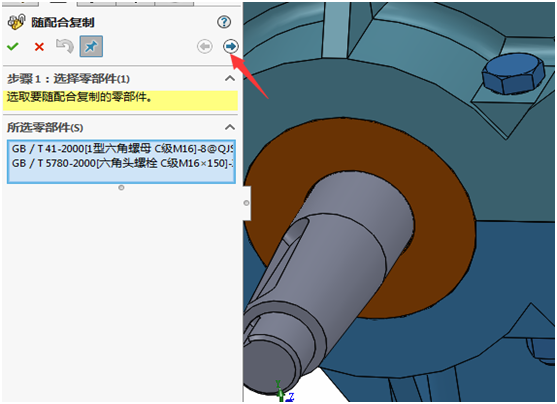

2 由于我们已经提前选好了要配合复制的零件，因此我们直接点“下一步”即可

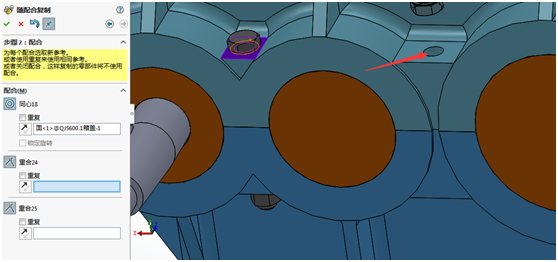

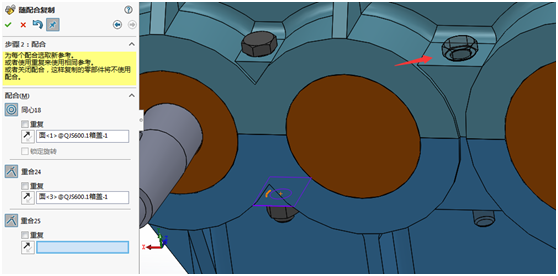

3. 按提示依次选择需要配合的面或边线（顺序与之前装配螺栓螺母的配合一致，同时螺栓与螺母之间的配合自动保留）

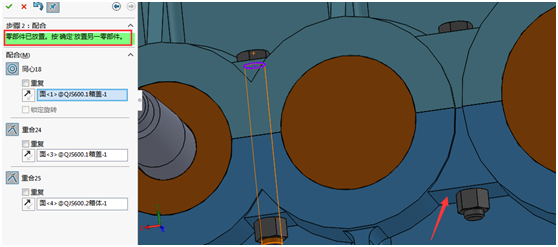

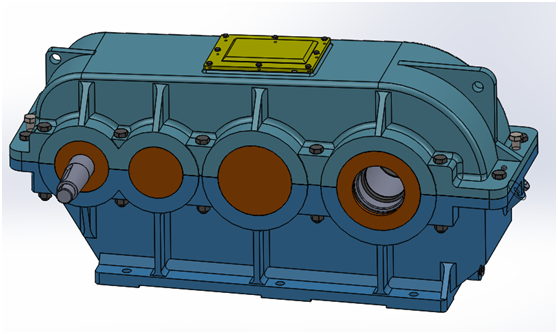

4. 如果不合适可以反转方向，在配合完成后，点击“确定”，继续放置下一组螺栓螺母即可，最终效果如下：

随配合复制的应用
