在使用composer制作动画时常常遇到一些零件之间的配合问题，比如拆卸螺栓时需要将扳手套在螺栓上；移动零件时误操作导致螺栓或者轴和配合孔错开等等，这些问题可以使用composer中的对齐命令进行解决。

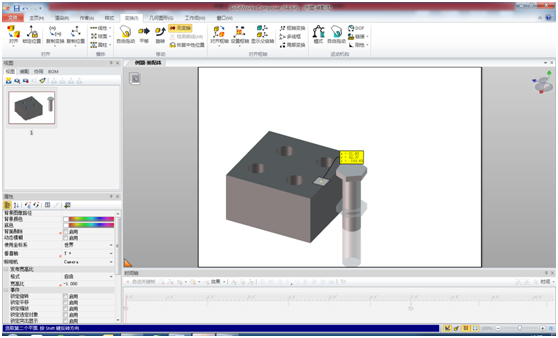

对齐命令下一共有5个选项，其中最常用的为线对齐/轴对齐和面对齐

注意：所有对齐命令中第一个选择的是需要移动的零件角色

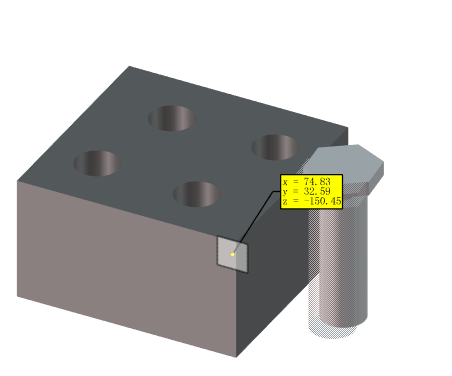

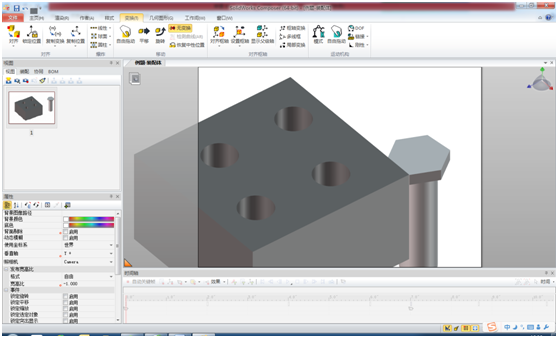

点对齐：零件角色上的2个点进行对齐

可以选择零件上已存在的点，比如交点；也可随意选择一个点

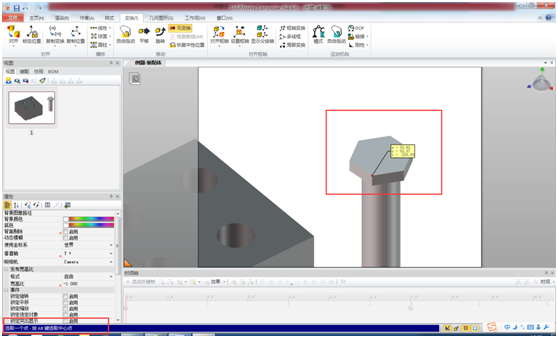

技巧：选择点是按住alt键可以选择圆心

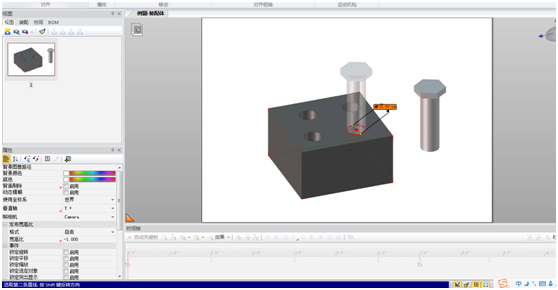

线对齐/轴对齐：选择棱线或者中心轴（选择圆时）进行对齐
比较常用的命令，可以解决大多数对齐问题

如果方向不多可以按住Shift键进行调转方向，将零件角色翻转180°

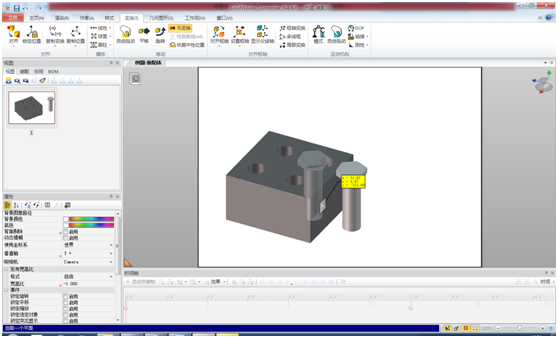

点面对齐：
选择一点与面对齐
先选点后选面

线面对齐/轴面对齐：
先选择棱线或者中心轴，在选择对齐平面

面对齐：
选择2个零件角色的面进行对齐
可以使用Shift进行零件翻转
