相信大家在给机加工厂等输出图纸时会遇到图纸多，一张一张花费时间过多的问题，那么我们有没有办法能够实现全部图纸一次性导出呢？答案是肯定的，下面我们一起来了学习一下这个技巧：
其实solidworks给大家提供了丰富的工具来使用，我们今天用的的只是其中之一，从开始菜单打开solidworks工具文件夹，单击Solidworks Task Scheduler 2016

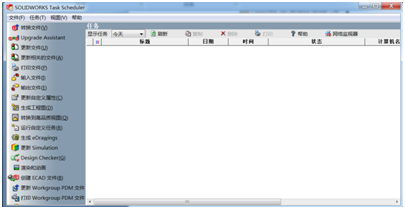

即可弹出如下对话框：

在这个对话框里，我们可以根据左边提供的选项做非常非常多的事情，现在我们选择单击 “输出文件”，弹出如下对话框：

在输出文件类型上单击下拉菜单，选择要输出的文件格式，如下：

然后，选择通过添加文件或添加文件夹将我们要转换的文件全部添加进来，如下图：

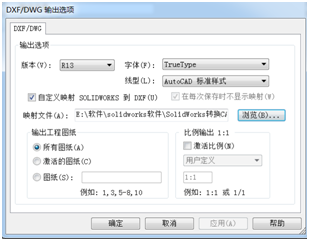

单击选项，如下：

将映射文件改为我们上个技巧中讲到的映射文件及对字体、字型做出调整，完成后点击确定

在这里可以指定输出图纸的存放位置，大家可以自由选择，设置完成后点击完成即可，等待几分钟将全部完成solidworks工程图向dwg及其他格式的一次性全部转化，而不用一张一张的另存为导出
