在solidworks composer中有时需要对角色进行剖切展示，可以使用剖面命令实现该要求；

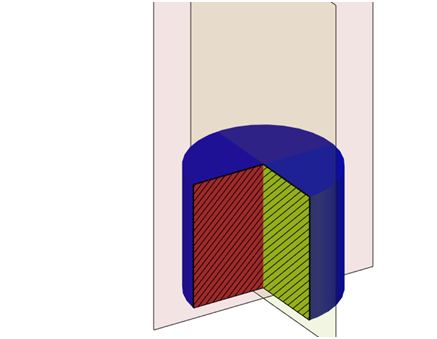

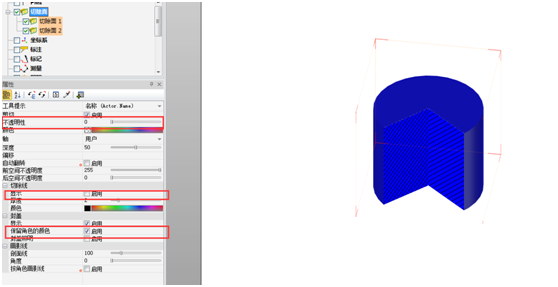

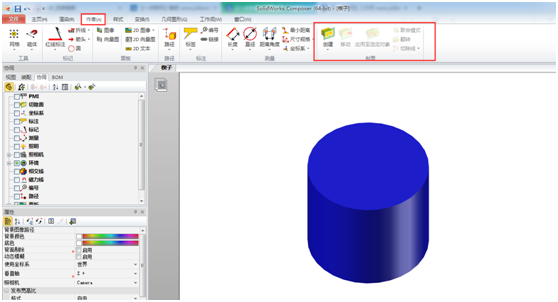

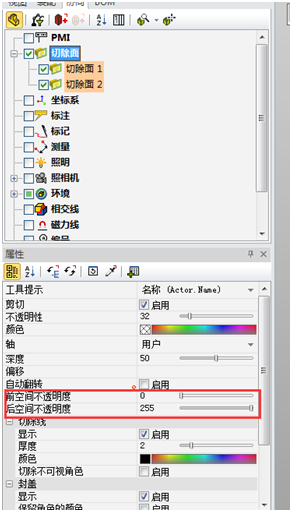

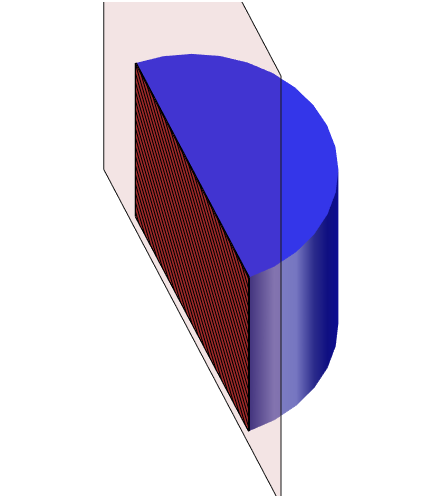

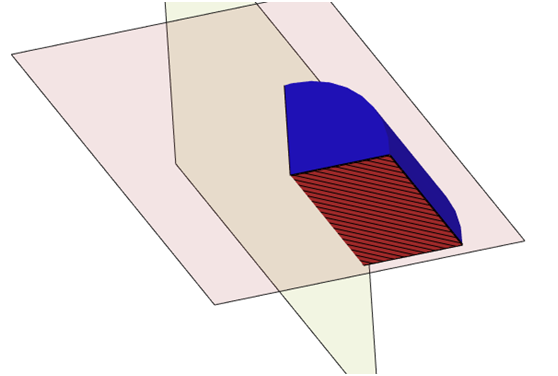

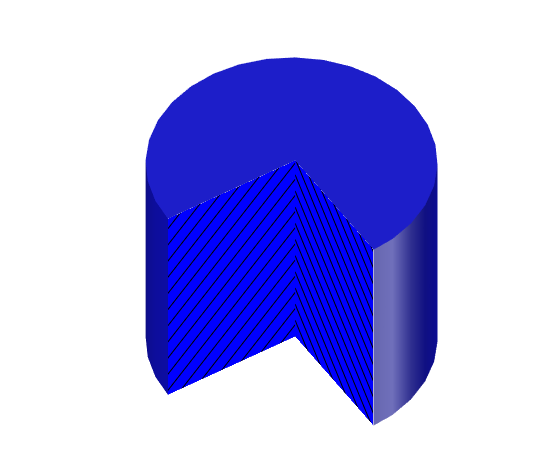

有时需要模型进行旋转剖如图所示：  第一步： 建立一个剖切面，选择作者菜单下，创建剖切面命令 注意：按住Alt选择边线，可以创建穿过中心线的剖面   第二步： 再次创建一个剖切面  第三步： 选择协同-切除面 注意：选择的是切除面，不是下面的切除面1或者2 将属性中的前空间不透明度调整到255，后空间不透明度调整到0   第五步： 将切除面不透明性调整为0；不显示切除线；保留角色颜色  这样就做到旋转剖此圆柱 |
- 1
- 2
- 3
- 4
composer技巧-用剖面制作局部剖
时间:2017-04-05 15:26来源:未知 作者: 点击:
次
