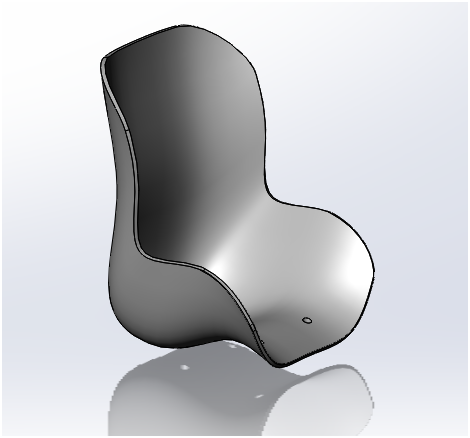

椅的样式数不胜数，而每个人在画座椅模型时也有不同的方法。这里我们以图一为例，介绍一种简单的座椅绘制方法。

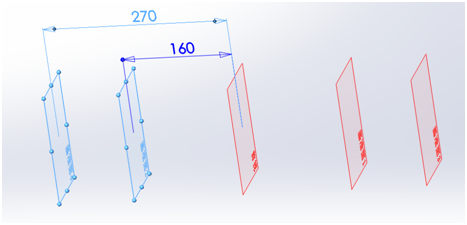

首先选取一个基准面（这里我们取前视基准面），然后以此基准面为基准分别向左右各建立两个基准面，如下图。

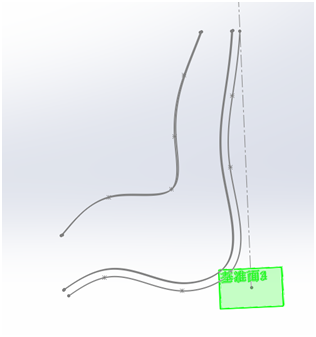

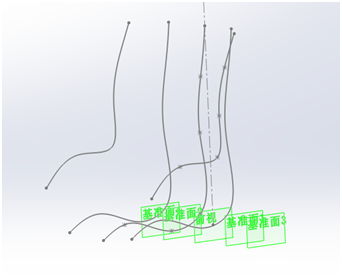

分别在前视图及左右四个视图上分别建立五个草图，这五个草图分别勾勒了椅子在各个位置的轮廓

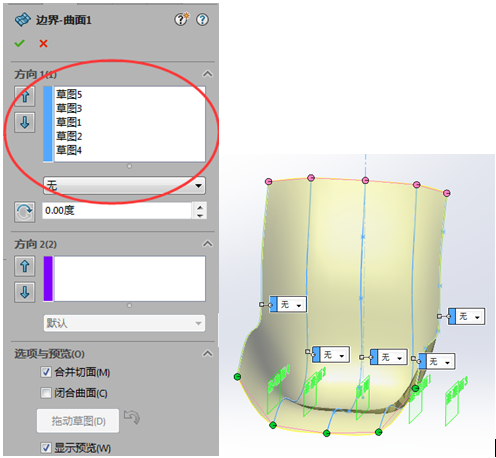

选择【边界-曲面】命令，依次从左到右选择五个样条曲线草图，如下图

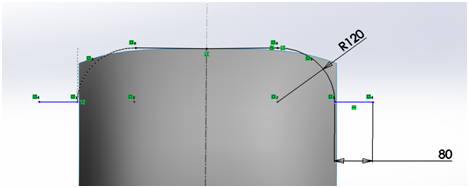

在右视基准面上建立新的草图，生成如图所示的草图线条，以此约束椅背的上轮廓

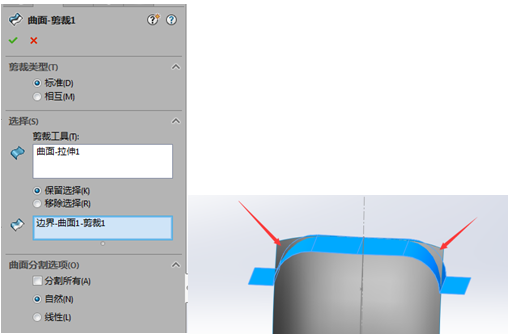

使用【曲面-拉伸】完成新曲面的建立。下一步就要进行第一次剪裁了。使用【曲面-剪裁】命令，将第一个曲面多余的部分减掉

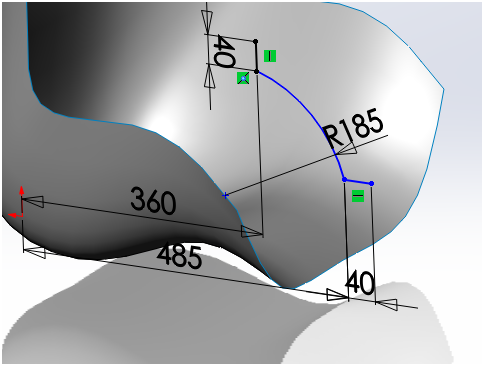

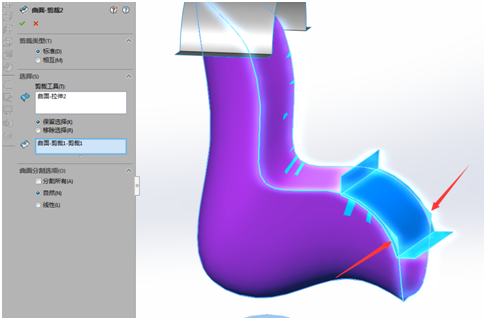

在前视基准面上建立一个新的草图，此草图用来约束座椅前部轮廓。然后经过【曲面-拉伸】生成新的曲面

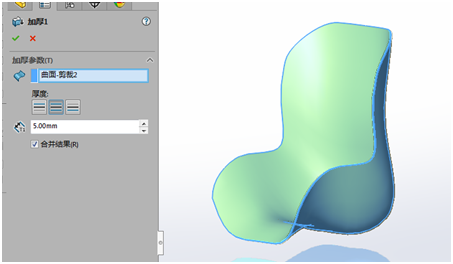

将上下两个曲面隐藏或删除，留下基体曲面。之后使用【加厚】命令对基体进行加厚

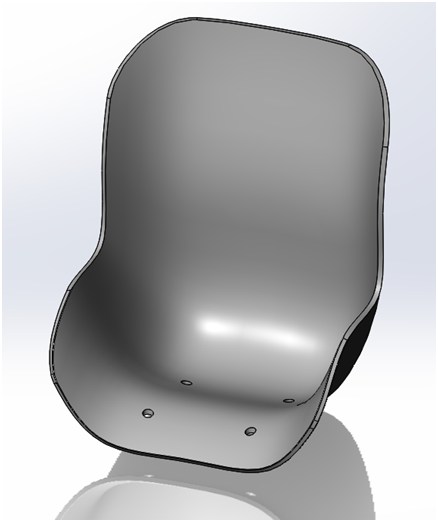

做几个透气孔，并对尖角做圆角处理
