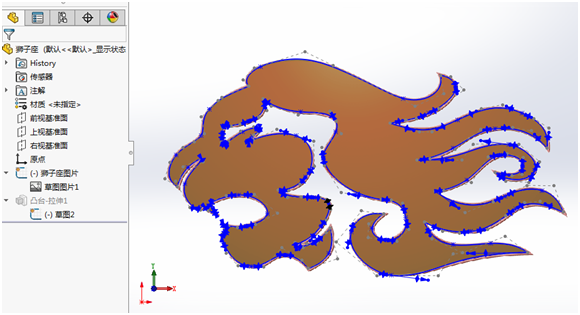

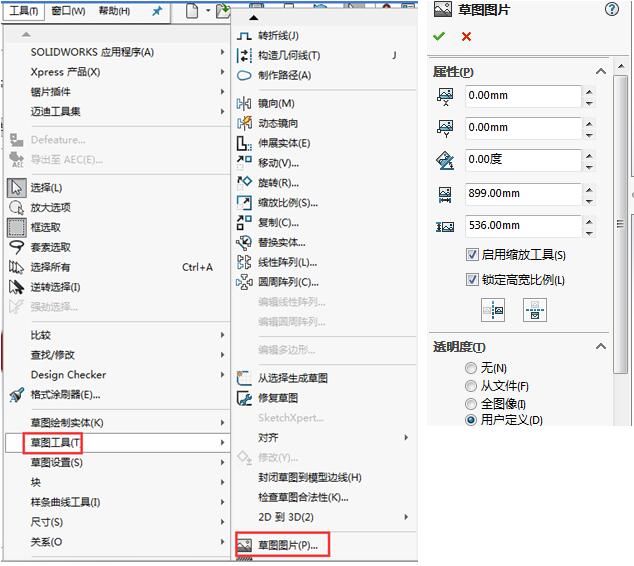

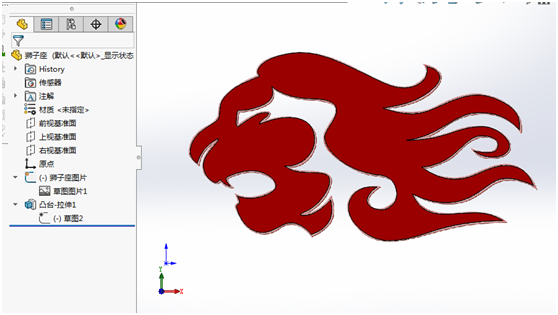

当有些模型我们只知道大体模样不知道具体尺寸时，可以用“草图图片”命令来参照建模；在应用样条曲线时，尽量不要设置太多型值点，以免调形状时不好控制。 1.在前视面上新建草图，选择工具菜单栏下的“草图图片”命令，插入图片，并调整到合适大小。  2.新建草图，用样条曲线去拟合图片上的曲线，通过调整样条曲线的曲率的大小和型值点的位置，基本和图片重合即可。  3.将草图拉伸上色即可得到最终的模型—狮子座的星座标志，效果如下：  |
- 1
- 2
- 3
- 4
草图图片和样条曲线的使用实例—狮子座
时间:2017-03-14 13:17来源:未知 作者: 点击:
次
