当有些模型单纯用实体建模或者曲面建模解决不了，或者比较费劲时，可以考虑用曲面-实体混合建模。点数的部分用实体建模来做，在这里我们主要介绍骰子基体部分的曲面建模。

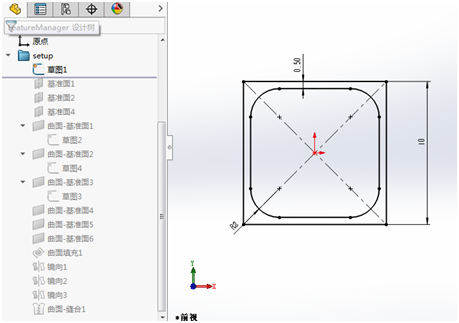

1. 在前视面上创建以下草图：

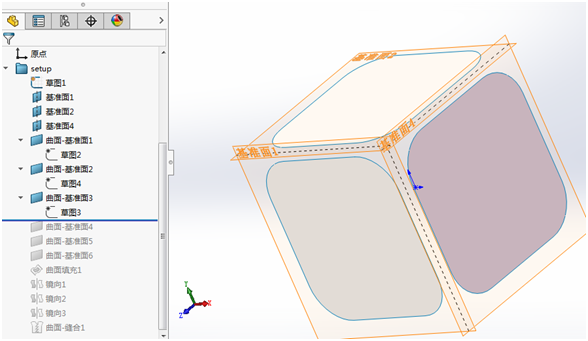

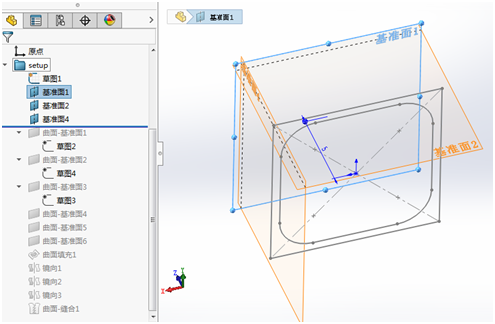

2. 分别建立骰子3个面的基准面：

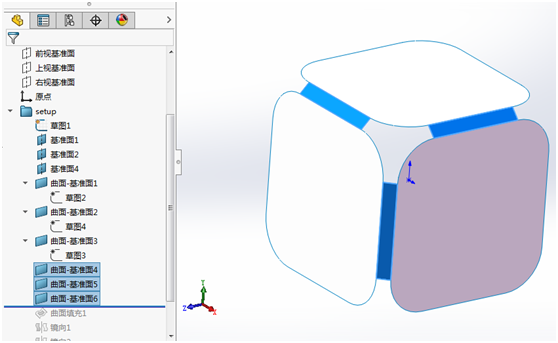

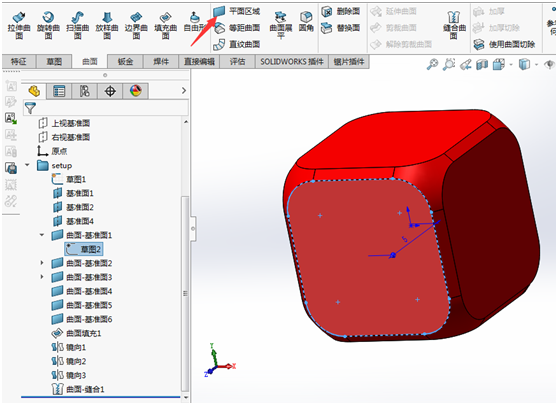

3. 在3个面上用“平面区域”命令分别创建3个曲面：

4. 继续用“平面区域”命令创建如下3个曲面：

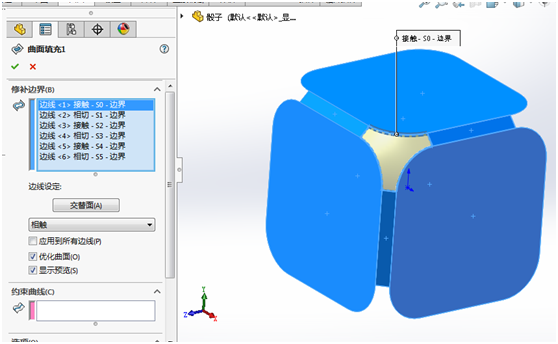

5. 用“填充曲面”命令将中间所缺的一块曲面创建出来，依次选择各边线，并设定“相触”或“相切”：

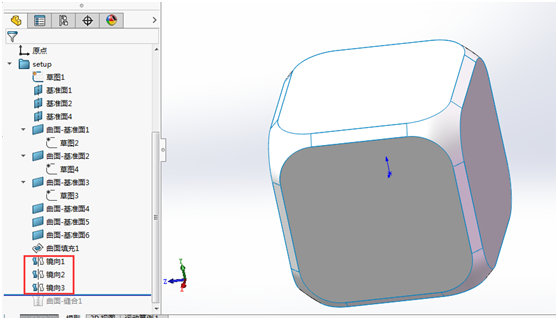

6. 用“镜像”命令做出其他曲面：

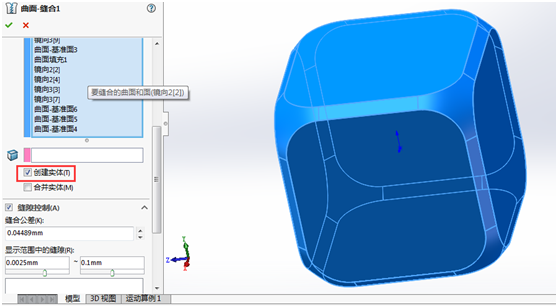

7. 截止上步，仍是曲面，最后将曲面缝合在一起，并创建成实体：

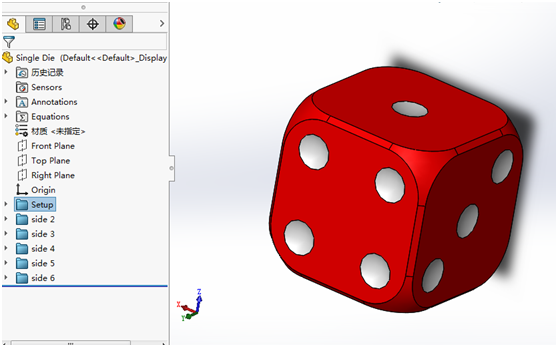

8. 剩下的用实体建模的方式，利用旋转切除和阵列命令即可画出各面的点数模型，再次不做赘述。最终模型建好后，效果如下：
