在solidworks中扫描

是比较常用的命令，但是大家在使用扫描

命令时却很难精准的控制成型模型的变化。这里通过两个案例给大家分享一下扫描中路径曲率变化对扫描的影响以及处理方法。

案例一2D路径

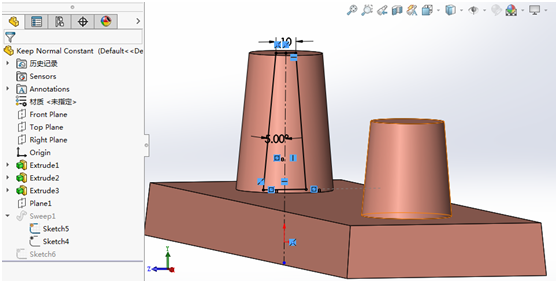

1）我们创建一个轮廓草图，轮廓两边边线与中心线夹角为5度

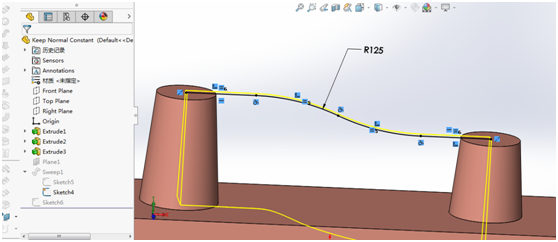

2）然后创建一个路径草图

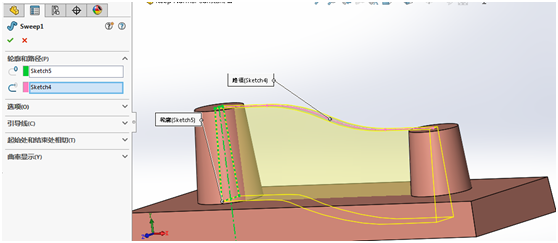

3）创建扫描

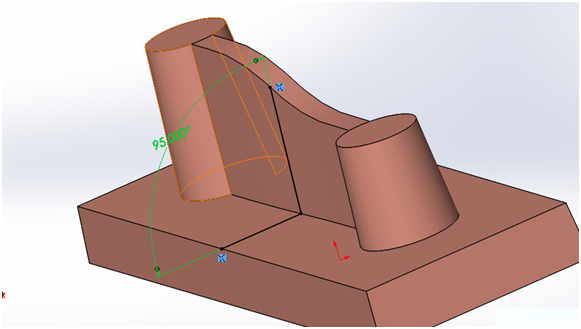

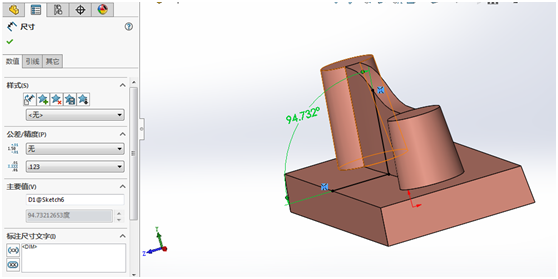

4）从视觉上我们并不能看出这个扫描特征有任何问题，但是我们选取一个截面创建草图进行测量显示数据并不是95度。原因是在扫描过程中，草图轮廓法向方向随着路径曲率变化方向发生了扭转。

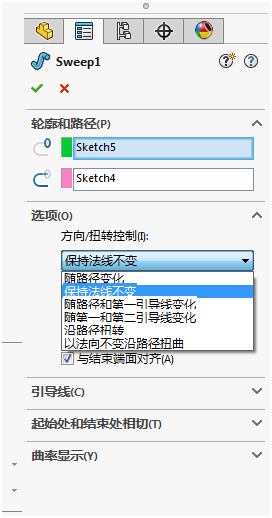

5）在这里我们可以使用扫描选项--方向/扭转控制--保持法线不变功能，就可以控制轮廓草图在扫描中法线方向不发生变化，从而得到想要的模型。

案例二3D路径

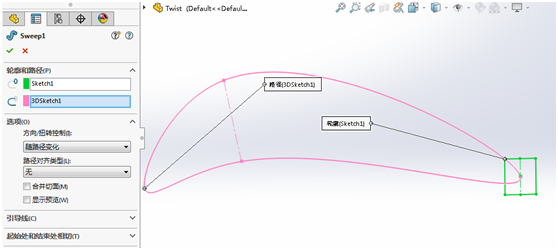

1）案例二与案例一不同的是案例二中的路径是环形的3D路径。

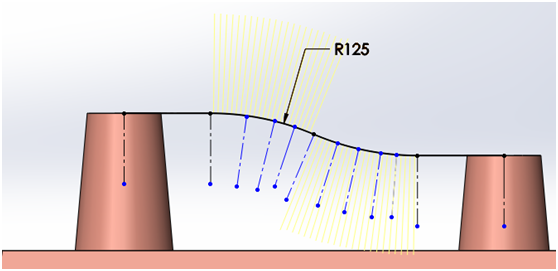

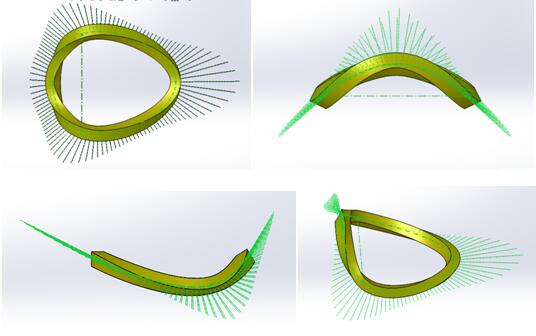

2）这里大家看到，案例二中的草图轮廓同样随着路径的曲率变化方向发生了扭转。并且轮廓扭转角度的大小和方向都与路径曲率变化的大小和方向是一致的。

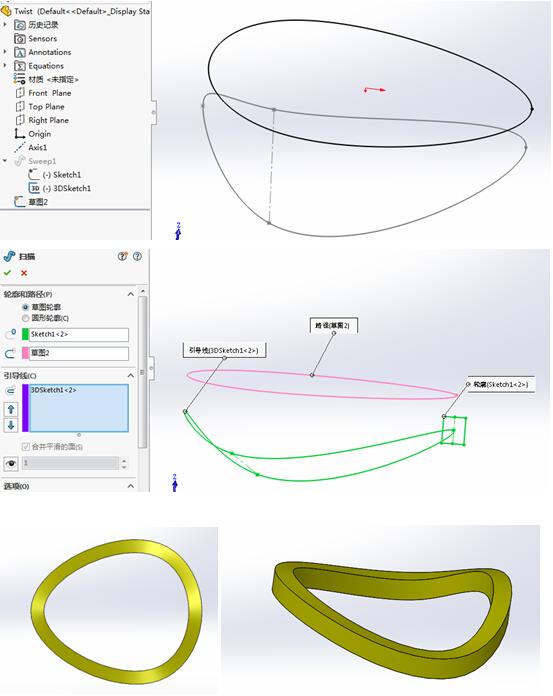

3）因为是3D变化的路径，所以无法使用保持法线方向不变的选项设置。既然我们已经了解到轮廓扭转变化的规律。我们可以重新制作一条2D环形的路径线，原有的路径线做引导线。这样我们就可以得到一个轮廓只在环形方向上扭转的模型啦。

大家学会了吗？通过两个案例，我们知道了solidworks中扫描轮廓的扭转是随着路径曲率变化而变化的。这样大家在以后建模中就可以将扫描使用的更加的得心应手啦
