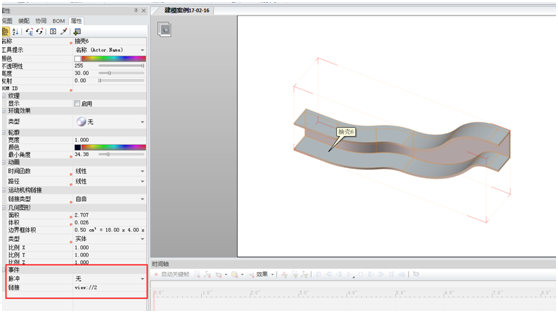

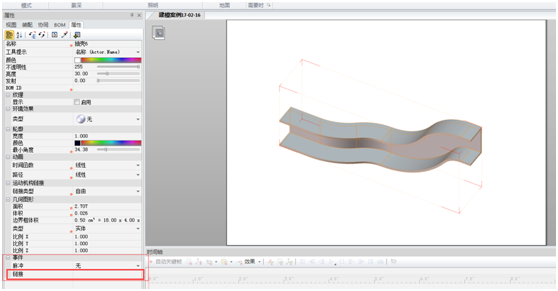

这次跟大家分享一个composer制作的技巧，关于链接设置的方法。一般来说大家设置链接都是选中零件在零件的属性里更改链接，如下图：

这种设置方法比较常用，但是也会有麻烦的时候，当视图太多，在选择视图名称时需要找好久，这次分享的技巧就可以很好的解决这个问题

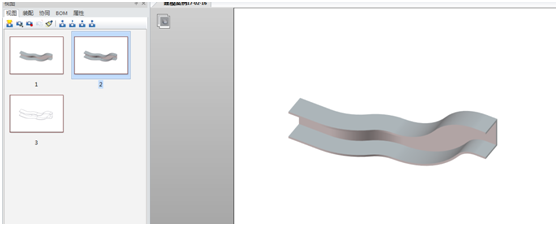

第一步：选择你要链接的视图

第二步：按住Ctrl键，用鼠标左键拖动视图到想要链接的角色上

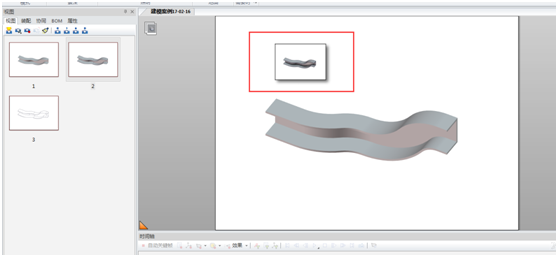

视图会以半透明的方式出现在视口中，并且会出现一个加号

第三步：当拖动到角色上面时，松开鼠标左键，链接就添加完成了

同样的方法还可以将视图放到其他视图中作为链接使用：

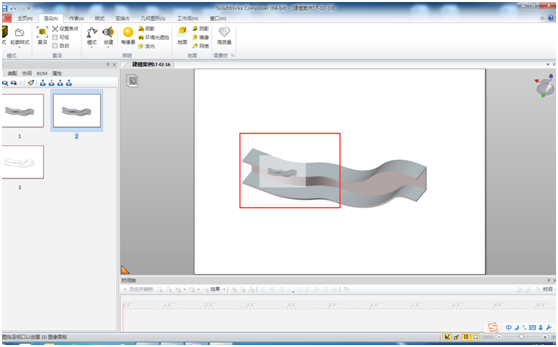

按住Ctrl 拖动视图到视口，注意要不要放到角色上

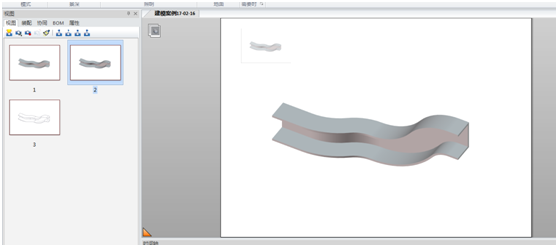

松开左键，你会发现变成这样

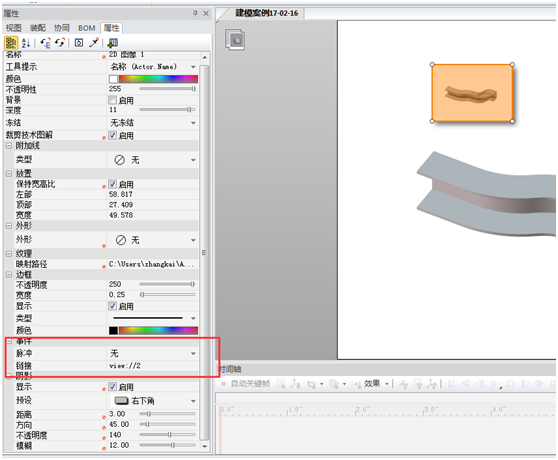

视图以图片的形式添加到当前视图中，并且附加了链接，链接到那一张视图

这就是本次分享的composer使用技巧，使用这个方法会节省很多设置链接的时间
