SolidWorks小技巧

Composer巧用样式

胜信·昭阳技术团队

在我们平常制作Composer交互式文件时，通常会选择一张或多张视图添加【标签】来体现角色各部分的结构名称。有时单在一张视图中，就包括很多个标签。尽管所显示信息互相有所不同，但是基本的样式格式是没有变化的。在基础的Composer设计中，我们很少使用【样式】功能来辅助设计，下面看个例子吧。

原始方法Procedural steps

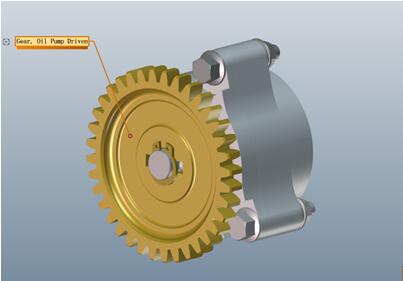

在视口内建立一个【标签】

默认的【属性】栏如下

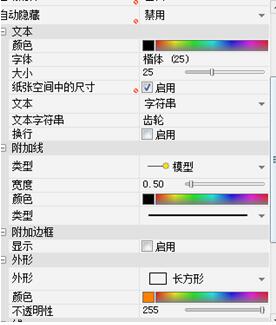

对【属性】进行编辑，包括文本【字体】【大小】【字符串】以及外形【颜色】

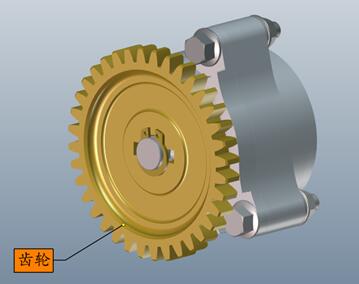

调整标签到适当位置

可以看出，简单的标签编辑至少需要操作四步。当继续添加新标签时，需要重复这样的操作，这是很枯燥的！！！

技巧

想节省设计时间？

黑喂狗~ ~

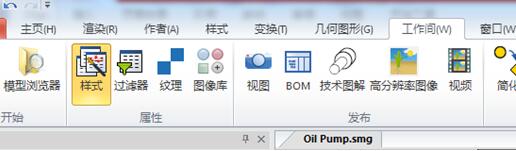

选择【工作间】下的【样式】选项，右边弹出样式工作间

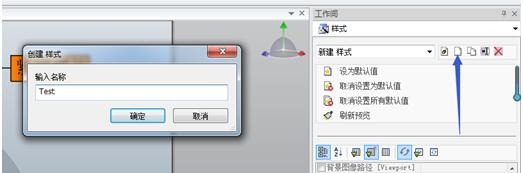

【新建】一个样式，命名为我们需要的名称，今后使用

此时右边样式工作间中，包含所有协同角色用到的属性。点击之前建立过的一个【标签】，与标签相关的属性就会被过滤出来，接下来你只需将所需的【属性】选中并进行相对应设置即可

设置完成后，就可在将来的所有文档中使用这个【样式】

秀一秀

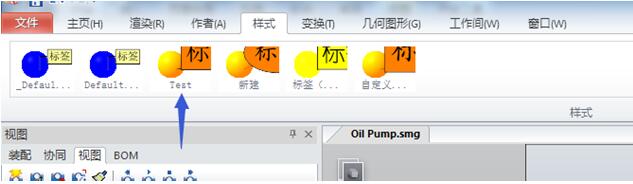

再次创建多个标签，同时选中，在【样式】工具栏中找到刚才【新建的】样式并点击

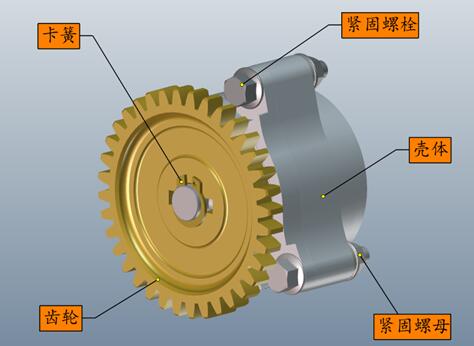

查看最后结果并调整标签的位置
