在工程分析中,我们有可能会遇到分析的结果文件比较大,硬盘的空间很快就满了,除了使用更大容量的硬盘外,我们还有哪些解决的方法呢?
1. SOLIDWORKS 3D档案比较大 虽然SLODWROKS Simulation在程序上没有对节点或网格做一些限制(白金版的部分分析有1,000,000节点/网格的限制),基本取决于计算机的硬件,操作系统,内存级硬盘的容量。如果只是划分出大量的网格是没有问题的,除了分析时间长的问题,也会产生很大的分析结果,甚至有可能会出现卡或者无法读取分析结果的问题。
针对第一个问题,只能从建模方法或简化模型去入手,当然计算机的配置要求是必要的。

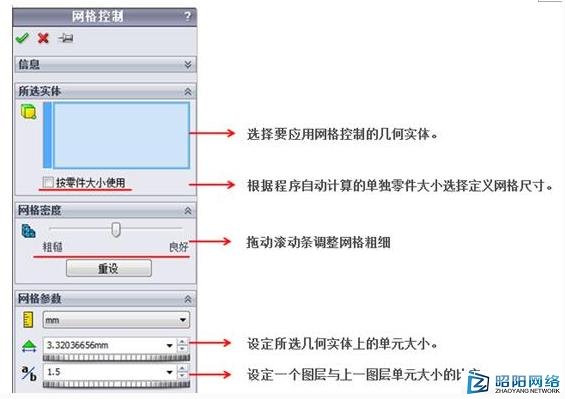

1. 简化模型,删除细小特征:(孔,修饰圆角)
对于瞬态热分析及动力学的分析可以及算例分割成几个算例去做。比如时间步长为5s时间周期为2000s的瞬态热分析,该算例会产生400个时间点的文件。如果将它分割成多个算例:第一个是100S,而第二个算例的初始时间可以通过属性设定成第一个算例的结束时间步。以此类推,每个算例的结果文件只有40个时间步的结果。 在非线性分析中,也可以通过结果选项,指定保存的时间步结果以减少结果文件的占用空间。对于不关注应力应变的分析,可以在结果选项中把存储应力应变的选项去除,也可以减少结果文件的占用空间。
|
