大家都清楚SolidWorks软件是一款将工程图与零件、装配体双向关联的软件，常规状态下，我们出好工程图并保存，下次再打开是要保证工程图中的零件（.slidprt、.slidasm）与工程图（.slddrw）是相对存在的，也就是说打开工程图是图中的模型是存在于电脑中SolidWorks程序能够识别找到的。

工程图小技巧

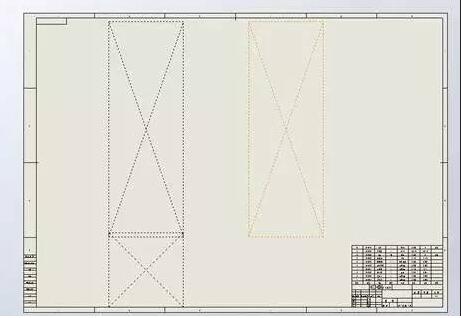

如果电脑里只有工程图文件而缺失零件模型将会出现如下情况：

这不是我们希望看到的，但是在有些情况下我们期望只展示工程图纸而不带模型零部件文件，那么，SolidWorks可以实现工程图档单独打开而不需要模型三维文件吗？答案是肯定的，下面将如何制作的方法讲解给大家：

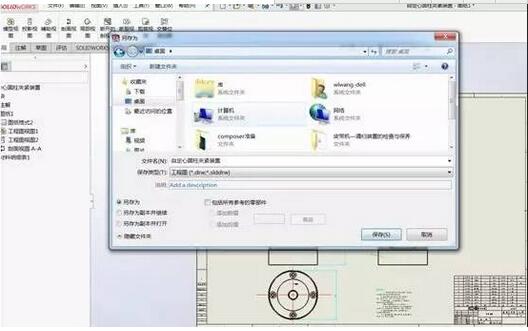

其实很简单，在SolidWorks软件中打开工程图文档，单击另存为出现如下对话框：

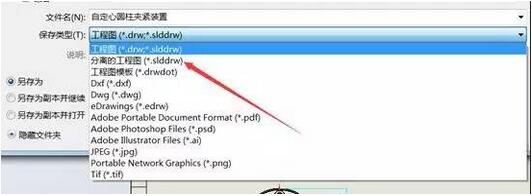

在这里先不要着急点击确定，我们能够看到“保存类型”一栏：点击显示出下拉菜单如下：

在这里我们选择如上图箭头所示的保存类型：分离的工程图，然后将工程图文件保存在选择的位置上即可。

注意

在另存为分离的工程图后，分离的工程图文件与源模型文件之间双向关联关系是断开的，所以建议大家在输出分离的工程图时，将这些工程图文件单独建文件夹存放，不要将已做好的工程图文档直接替换掉而丢失关联工程图数据，给后期修改造成不必要的麻烦。
