2.6 翘曲分析
翘曲分析是基于冷却分析过程，对产品成型后可能出现的变形以及形状尺寸等进行分析，便于对成型过程进行优化。从结果可知，总的变形量为0.71mm，如图8所示。总变形由两部分构成，分别是材料本身热胀冷缩导致的收缩变形和不同区域收缩不均或材料分子取向不平衡导致的翘曲变形。通过SOLIDWORKS Plastics分析，可以预测产品变形，为设计方案提供参考，从而减少试模次数。

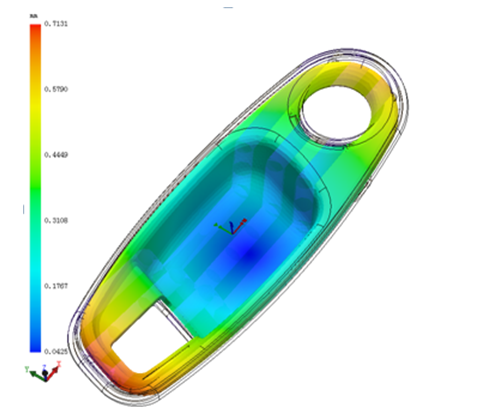

图8 翘曲结果
三 总结
应用CAE的分析工具SOLIDWORKS Plastics对注塑成型的整个过程进行模拟分析，可以在模具设计的前期对注塑成型的结果进行预测并进行方案优化，避免实际生成过程出现的一些缺陷，减少试模的次数，缩短开发周期，降低成本，提高产品的市场竞争力。
|
