在GB的焊接符号标准中，补充符号包含带垫板符号、三面焊缝符号、周围焊缝符号、现场符号和尾部符号，其中，除“三面焊缝符号”外，在SolidWorks的焊接符号标注中，系统均有打包好的符号库可供使用。

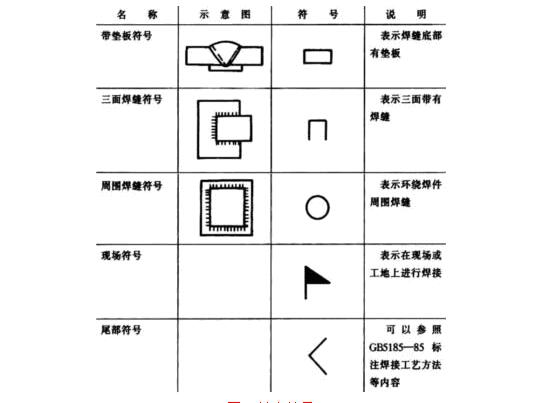

图1 补充符号

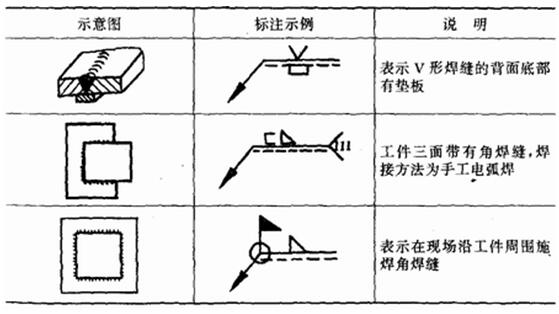

图2 补充符号标注实例

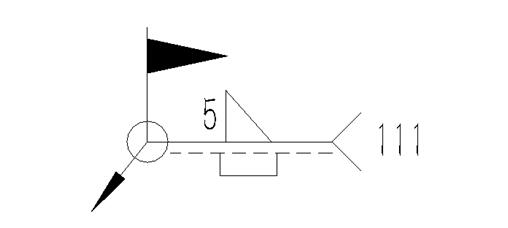

图3在SolidWorks工程图中标注的焊接符号

如何在焊接标准中加入“三面焊缝符号”呢？下面介绍两种方法供大家学习
第一种方法：通过Microsoft Word解决。

在绘制焊接符号前，先打开一个word办公文件，然后插入符号“［”，复制此符号。
SolidWorks中进行焊接符号的标注，在输入焊缝尺寸的位置，粘贴符号“［”，并输入焊缝大小。

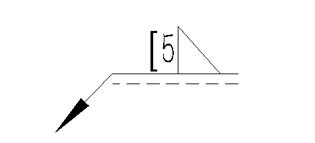

图4三面焊缝符号

不过这种方法，符号上下水平线段过短，易引起误解。

第二种方法：通过自定义SolidWorks符号库标注文件解决。
1，打开文件夹C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\lang\chinese-simplified（win7系统），文件夹中包含gtol.SYM文件，用记事本打开此文件。
2，在文档结尾添加如下字段：保存并退出文档
#GB 补充焊接符号,GB 补充焊接符号
*三面焊接,三面焊接
A,LINE 0,0,.5,0
A,LINE 0,0,0,1
A,LINE 0,1,.5,1

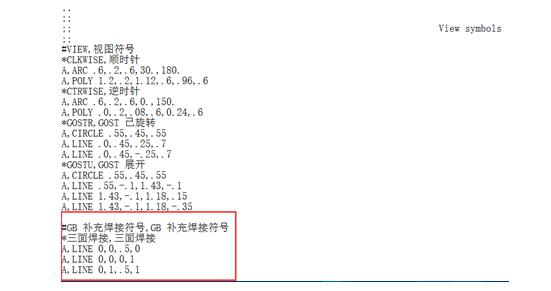

图5 gtol.SYM中添加字段

重新启动SolidWorks程序，在SolidWorks工程图中添加注释，并找到刚刚添加的符号。

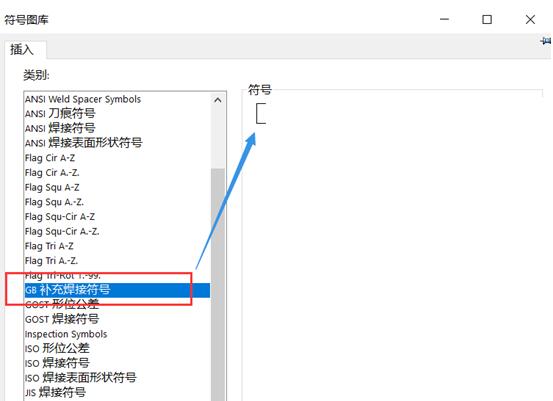

图6 符号库

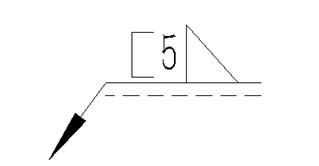

编辑并复制符号，添加焊接符号标注，在输入焊缝大小的位置粘贴符号并输入焊缝大小。
