▲下盖正面精加工三(SRFPKT)

使用B6球头铣刀，采用投影曲面铣削(Surface Milling, Parallel Cut)的加工方式，安全平面（CLEARANCE PLANE）为50mm，步距(Side Step)为0.15 mm，粗加工余量（Part Surface Offset）为0 mm，加工精度（Part Surface Toleranc）为0.01mm，铣削方向（Cutter Direction）为Bidir，切割角（Milling at Angle）为45°，方向（Direction）为Both：Up&Down，主轴转速（SPINDLE_SPEED）为6000rpm，进给速度(CUT_FEED)为2800mm/min。使用程序执行（Exetute）功能，加工刀具轨迹如图5所示。同时，对加工进行仿真模拟（Simulation）检查和过切检查。整个下盖正面弧形曲面被铣到位，符合工艺的要求。

▲下盖背面粗加工（WCUT）

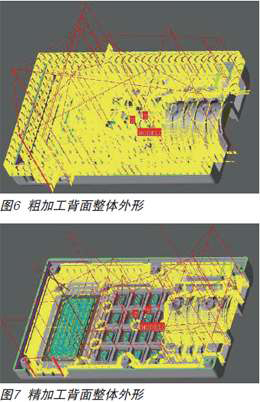

中间使用D24R0端铣刀，采用3D体积块螺旋加工方式（Volume Milling-Sipral Cut-3D），安全平面（CLEARANCE PLANE）为80mm，螺旋角（Ramp Angle）为3°，加工的最大高度（Z-top）为50mm，加工的最低高度（Z-bottom）为2mm，切深(Down Step)为2 mm,步距(Side Step)为18mm，粗加工余量（Part Surface Offset）为0.5 mm，加工精度（Part Surface Toleranc）为0.05mm，铣削方向（Milling Direction）为Climb Milling，切割方向（Cut Direction）为Inside Out，Clean Between Passes:Yes，主轴转速（SPINDLE_SPEED）为5000rpm，进给速度(CUT_FEED)为2800mm/min。使用程序执行（Exetute）功能，加工刀具轨迹如图6所示。同时，对加工进行仿真模拟（Simulation）检查和过切检查。整个背面的背面中间被铣出，符合工艺的要求。

▲下盖背面精加工一(WCUT FINISH)

精加工选用D12R0端铣刀，采用曲面铣削(Surface Milling，By Layers)的加工方式，安全平面（CLEARANCE PLANE）为80mm，加工的最大高度（Z-top）为50mm，加工的最低高度（Z-bottom）为2mm，切深(Down Step)为3mm，粗加工余量（Part Surface Offset）为0.15mm，加工精度（Part Surface Toleranc）为0.01mm，铣削方向（Milling Direction）为Climb Milling，切割方向（Cut Direction）为Inside Out，主轴转速（SPINDLE_SPEED）为5500rpm，进给速度(CUT_FEED)为3000mm/min。使用程序执行（Exetute）功能，加工刀具轨迹如图7所示的中间刀路。同时，对加工进行仿真模拟（Simulation）检查和过切检查。整个下盖背面中间形状基本被铣到位，符合工艺的要求。

▲下盖背面精加工二(WCUT FINISH)

精加工选用D5R0端铣刀，采用曲面铣削(Surface Milling，By Layers)的加工方式，安全平面（CLEARANCE PLANE）为80mm，加工的最大高度（Z-top）为50mm，加工的最低高度（Z-bottom）为2mm，切深(Down Step)为0.5mm，粗加工余量（Part Surface Offset）为0 mm，加工精度（Part Surface Toleranc）为0.01mm，铣削方向（Milling Direction）为Climb Milling，切割方向（Cut Direction）为Inside Out，主轴转速（SPINDLE_SPEED）为6000rpm，进给速度(CUT_FEED)为3000mm/min。使用程序执行（Exetute）功能，加工刀具轨迹如图9所示的中间刀路。同时，对加工进行仿真模拟（Simulation）检查和过切检查。整个下盖背面中间形状大部分被铣到位，符合工艺的要求。
