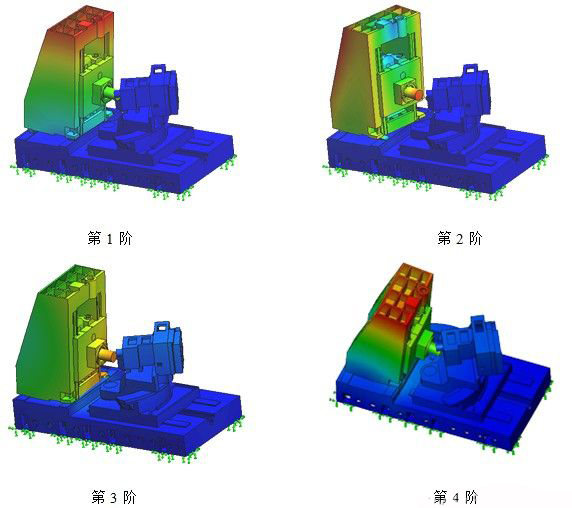

图5 有限元振型图

尽管第五阶模态结果没有在有限元仿真中获得，其它结果与试验结果相比最大相对误差只有4.12%，所以我们可以认为有限元模型与实物接近并且可以代替实物。

2.3 灵敏度分析

灵敏度分析就是分析设计变量对目标函数的影响程度，在计算中常采用梯度法，在数学意义上可写成:

其中，ui为结构性能参数，在本有限元分析中可以采用的参数有应力、刚度、模态频率等；
bj为结构设计参数，可以采用的参数有质量、立柱高度、底座长度等；B为所有参考点处结构设计参数组成的向量；为结构设计参数B的变化量；e为与B同维数的单位向量[6-8]。

固有频率对设计变量灵敏度公式的推导过程如下：
设和分别是第i阶模态的固有频率与振型向量，则它们满足：

记
