具体工作实施方式： 抽水系统的结构如图5所示，平时在弹簧(4)的作用下，压杆(2)抬起，抽水腔(10)内充满水，进行冲水操作时，下压脚踏(1)，在压力的作用下，小缸体活塞(5)首先下移，此时进水口(11)的单向阀关闭，小缸体(8)内水被压出；当小缸体活塞(5)移动到小缸体内壁下限位时，进一步向脚踏(1)加压带动兼作限位档的大缸体活塞(9)继续向下运动，大缸体(6)内的水被压出。

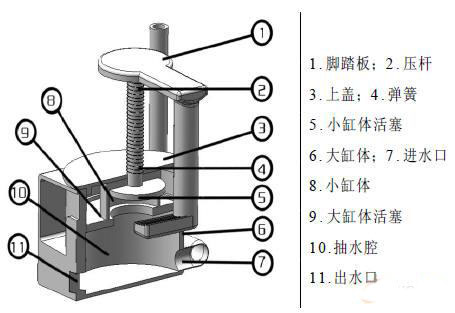

图5 抽水系统结构示意图 复位时脚踏(1)压力释放，在弹簧(4)作用下，小缸活塞(5)向上移动又达到小缸体(8)的内壁上限位，小缸体(8)带动大缸体活塞(9)继续向上运动，使抽水腔(10)继续充水。 4 结论 该新型马桶打破了传统的设计思维，采用双缸式抽水器储存生活污水，有效地解决了洗脸、洗菜、洗衣机污水等二次污水的再利用问题，为该行业新型环保产品的设计开发提供了有益的借鉴。 |
