当储水缸水量充足时，浮块处于图3所示进水停止状态的浮块位置。

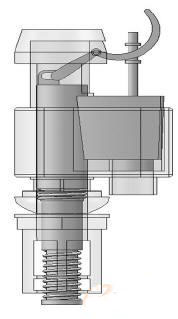

图3 进水停止状态的控制结构示意图

    当储水缸水量不足时，浮块处于图4所示进水状态的浮块位置。

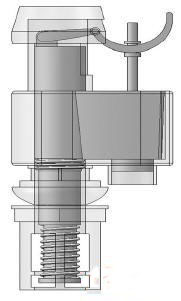

图4 进水状态的控制结构示意图

 3.3 储水装置

    新型马桶的储水装置设置在储水抽水装置的左侧，用单向阀使其与抽水装置相连接。储水装置主要由过滤器、进水管道、单向阀和进水阀组成。主要部件：储水装置的内腔底面离地约15mm，高于抽水装置的内腔底面，因而使两腔产生液面差，而且储水装置底部呈U型，有利于水流优先从储水装置通过单向阀流入抽水装置。该储水装置安装简单，使用简捷，实现全自动控制，便于推广。

    该系统的储水装置主要用于储存洗手、洗脸、洗菜、洗衣后的污水。当用户使用洗脸盆时，会产生一定量的生活污水，污水通过管道流入进水口，进水口与过滤器相接，水流会通过进水口流入过滤器进行过滤。过滤后的水会通过进水管流入储水装置储存。由于储水装置底部高于抽水装置底部，而且储水装置底部呈U型设置，储存在储水装置的水会优先通过单向阀流入抽水缸。当用户使用洗衣机洗衣时，脱水后洗衣机会排出洗衣污水，由于洗衣机排水管道与储水装置进水管相接，洗衣污水会通过单向阀和进水管流入储水装置。当洗衣机流出洗衣污水流量过大，导致水流没有完全通过进水管时，溢出的洗衣污水可从排水孔排出。具体如下：由于进水管为双管设计，进水管的外管与内管之问有排水孔，进水管外管与排水管相通，因此，洗衣污水流量过大时，溢出的洗衣污水会从排水孔流入排水管，直通下水道。

    储水装置有一定的额定容量，当从进水管或进水管进入储水缸的生活污水过多，超过额定容量时，多余的生活污水会从排水槽流出．排水槽与排水管相连通，排水管连接下水道，因此多余溢出的生活污水会经过排水槽和排水管直入下水道。

    3.4 抽水装置

    该系统的抽水装置是一种双缸单行程脚踏式抽水器，在保留原有脚踏式抽水器优点的基础上，采用双缸体、双活塞机构，有效地克服了原单缸脚踏式抽水器需要较大的力量才能使抽水器正常工作的缺陷（如图5所示）。采用大、小活塞配合工作的原理，根据要求出水量的不同，分别使用不同的机构进行工作，有效的减少了抽水器正常工作所需的工作压力，所需压力仅是正常情况的二分之一。适于有老人和儿童的家庭使用，老人和孩子使用小缸体，仅需较小的脚踏压力；成人使用大缸体。它使用起来省力，出水压力稳定，制造成本低廉。
