当需要进行半排方式时，按下半排按健，限位块随之向下移动，同时抬杆转动，带动抬动臂及连接管上升，但此时上升幅度较全排方式小，使半排控制卡条位于半排控制凸粒下面可以勾住半排控制凸粒，而全排控制卡条位于全排控制凸粒上方不能勾住全排控制凸粒，当水箱中水位下降到半排浮桶底部时，半排浮桶下掉，通过摆动臂带动半排控制卡条运动，使半排控制卡条与半排控制凸粒脱离，连接管及止水胶垫随之下掉。

 2.3 浮力阀装置

    浮力阀是一个全自动的水源开关，开关随着水位下降而打开、随着水位上升而关闭。浮力阀安装在马桶水箱一侧，主用用于控制马桶水箱内部水位，防止抽水过多导致箱内水面溢出。浮力阀由进水孔、外框轨道、浮块和排水孔组成（图2所示）。

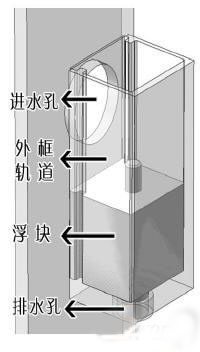

图2 浮力阀的结构示意图

    浮力阀，是利用浮块所受的浮力作用进行改造的全自动开关。当用户使用马桶后，按下排水按钮，水位就会迅速下降，直至达到马桶箱内水量不足。当用户踩下抽水脚踏时，水流从进水孔进入马桶水箱，水面开始逐渐上升，当水面达到排水孔液面以上时，水就会从排水孔进入浮力阀。由于受到浮力作用，随着液面的上升，浮块也会上升，直至浮块堵塞进水孔，储水完毕并停止进水。

3 储水抽水装置的设计

    3.1 储水抽水装置结构分析与设计

    新型环保超节水马桶的储水抽水装置是一种双缸式储水，双缸式单行程脚踏抽水的系统。左缸用于储存，右缸用于脚踏抽水，两缸通过单向阀连接。储水抽水装置是本设计的重要部件，储存缸与生活用水系统相连接，生活污水可以管道流入作储存。另外，在储水缸装有传统马桶的进水阀，以实现水量不足时的自动补水。

    3.2 进水阀装置的设计

    新型马桶的储水抽水装置里设有传统抽水马桶的进水阀，其功能是自动补水，但实际水位不足预设水位时，进水阀自动打开；水流进入。当实际水位高于预设水位时，进水阀自动关闭。此进水阀加工、装配容易，成本低，且具有防虹吸作用。

    其储水抽水装置的进水阀设在储水缸一侧，对水位进行控制，设定预设水位，当水量不足时，进水阀打开自动补水直至到预设水位为止。
